SimInTech\Demo\Ракетные двигатели\Тонкостенные оболочки\Тепловой режим
сферической оболочки\Тепловой режим сферической оболочки.prt
Описание
Данный проект демонстрирует использование блоков библиотеки "Ракетные двигатели" для

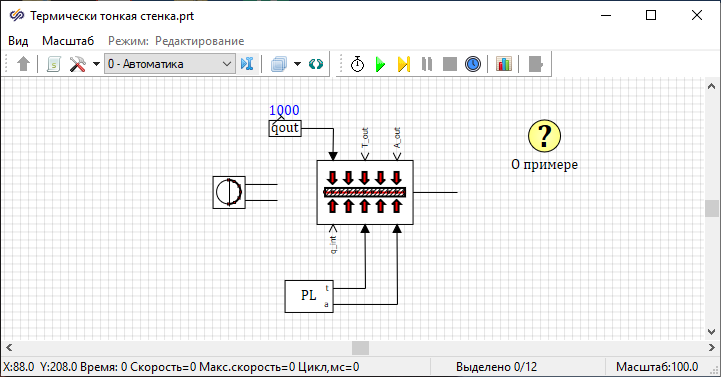

моделирования теплового режима сферической оболочки (Рисунок 1).
Рисунок 1. Окно проекта демо-примера
Рассматривается тепловой режим сферической оболочки диаметром D = 1 м и толщиной 2
мм, выполненной из алюминиевого сплава АМц. Начальная температура оболочки - 300 К.
На внешней поверхности задан однородный удельный тепловой поток мощностью 1000 Вт/м2.
На внутренней поверхности заданы условия теплообмена:
ниже высоты h = 0.609 м коэффициент теплообмена равен 20 Вт/(м2К),
температура среды - 300 К
выше высоты h = 0.609 м коэффициент теплообмена равен 10 Вт/(м2К),
температура среды - 400 К
Начальная и конечная точки контура лежат на оси вращения, поэтому в начальной и конечной
точках в качестве условий теплообмена заданы условия симметрии.

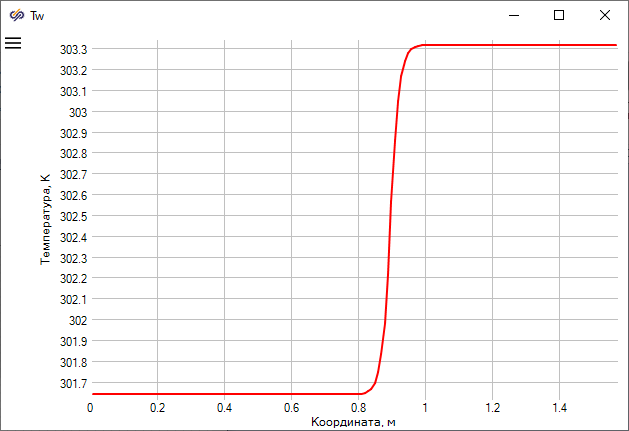

На графике показана зависимость температуры от координаты (Рисунок 2).
Рисунок 2. График зависимости температуры от координаты
