Переменное поступательное трение

Модель контактного трения двух движущихся тел

Расположение

SimInTech\Demo\Механика\Элементы поступательного движения\Переменное поступательное трение\Переменное поступательное трение.prt

Описание

Данный проект демонстрирует возможности библиотеки "Механика" по моделированию контактного трения двух движущихся тел.

Блок "Масса" моделирует движение тела.

Блок "Источник силы" моделирует действие внешней силы, значение которой формируется блоком "Меандр".

Блок "Переменное поступательное трение" моделирует контактное трение тела с неподвижным основанием, под действием переменной прижимной силы, значение которой формируется блоком "Линейный источник".

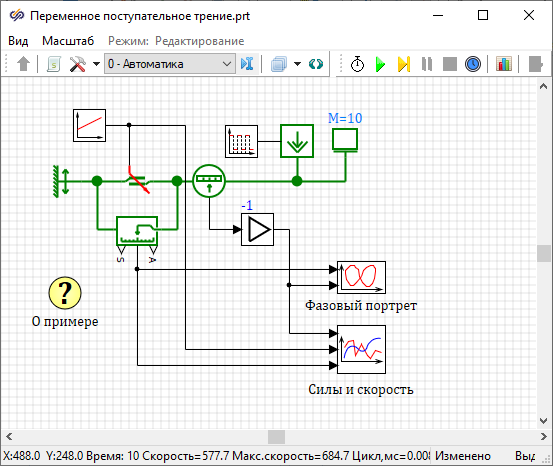

Модель системы с двумя трущимися телами представлена на рисунке (Рисунок 1).


Рис. 1. Окно проекта демо-примера

Под действием силы, меняющей знак, тело совершает возвратно-поступательное движение. Сила трения изменяется в зависимости от скорости проскальзывания и прижимной силы.

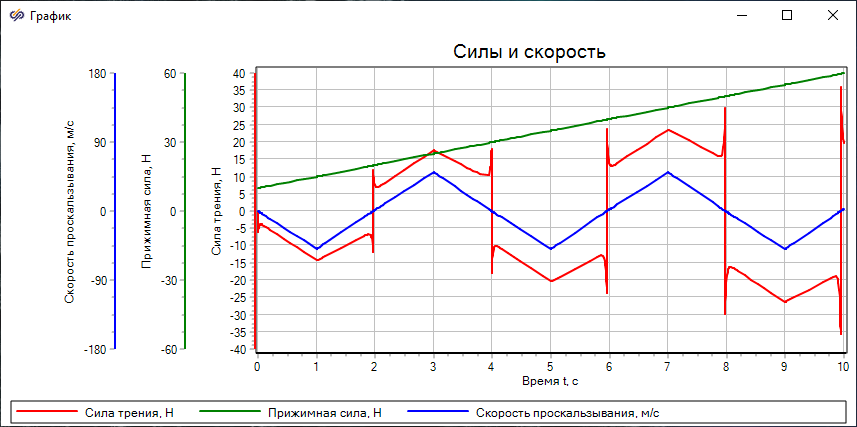

На графике отображаются значения силы трения, прижимной силы и скорости проскальзывания (Рисунок 2).


Рис. 2. График значений силы трения, прижимной силы и скорости проскальзывания

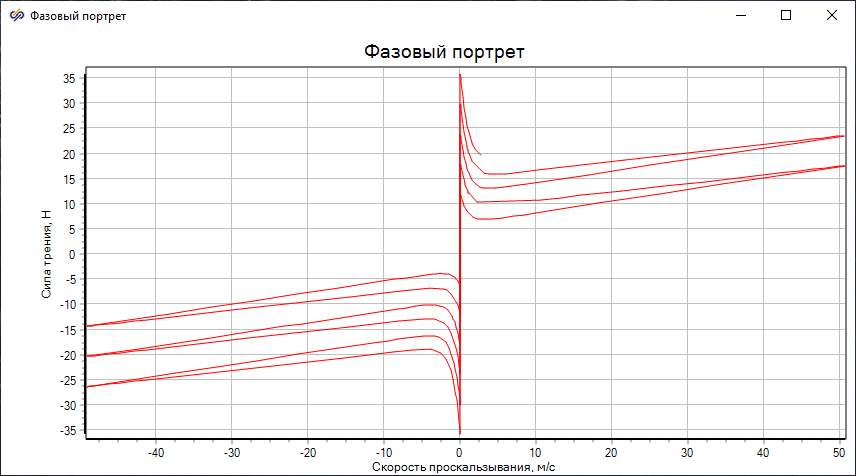

На фазовом портрете отображается набор зависимостей силы трения от скорости проскальзывания при различных значениях прижимной силы (Рисунок 3).


Рис. 3. Фазовый портрет системы

Используемые блоки
