Безынерционный и свободный поступательные элементы

Модель движения безынерционного элемента

Расположение

SimInTech\Demo\Механика\Элементы поступательного движения\Безынерционный и свободный поступательные элементы\Безынерционный и свободный поступательные элементы.prt

Описание

Данный проект демонстрирует возможности библиотеки "Механика" по моделированию контактного трения двух движущихся тел.

Блоки "Источник силы" моделируют действие внешних сил на безынерционный элемент. Значение одной силы меняется по гармоническому закону, а значение второй нелинейно зависит от ускорения движения и вычисляется путем интерполяции.

Блоки "Датчик силы" считывают значения сил, передаваемых по линиям связи.

Блок "Свободный поступательный элемент" моделирует движение элемента, оказывающего нулевое воздействие на другие элементы.

Блок "Безынерционный поступательный элемент" рассчитывает ускорение движения таким образом, чтобы суммарная сила, действующая на него, была равна нулю.

Модель системы с безынерционным и свободным поступательными элементами представлена на рисунке (Рисунок 1).

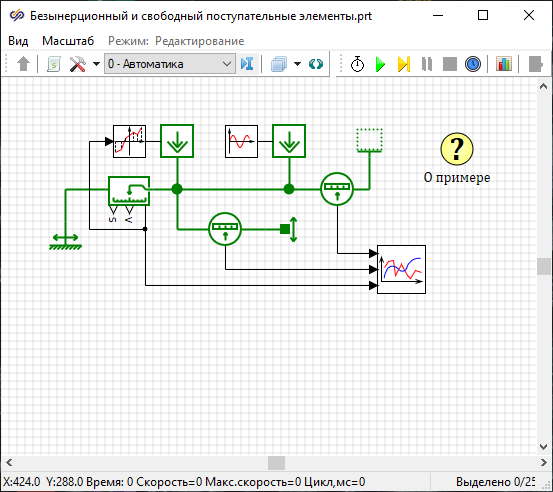

Рис. 1. Окно проекта демо-примера
На графике отображается суммарная сила, действующая на безынерционный элемент, сила, действующая со стороны свободного элемента, и ускорение движения (Рисунок 2).

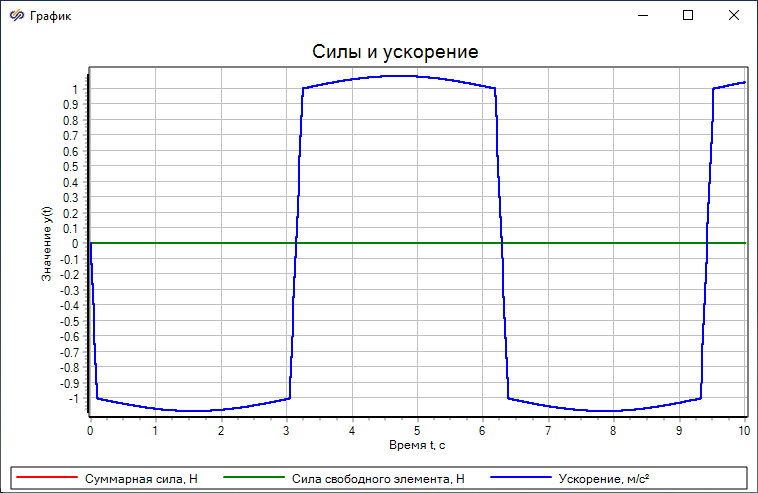

Рис. 2. График значений сил и ускорения движения

Силы всегда равны нулю.

Используемые блоки
