Пример моделирования турбогенератора

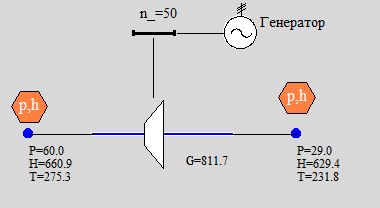

На рисунке ниже изображена модель ступени турбины с подключенным генератором.
Для моделирования потока теплоносителя в канале к нему подключены два узла с заданным давлением (см. Рис. 1).
В данной модели используется идеальный режим для моделирования генератора. Начальная частота вращения ротора задана нулевой. После старта расчета происходит разгон ротора, за счет преобразования тепловой энергии пара в механическую энергию вращения ротора.

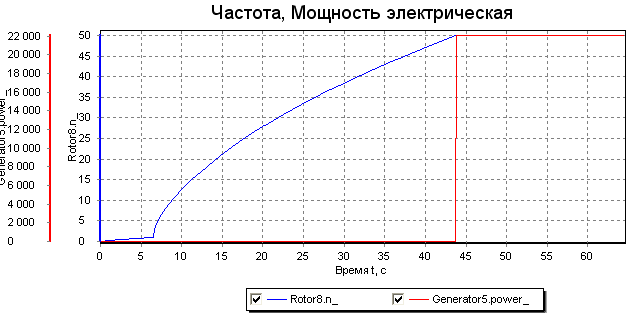

После достижения частоты вращения ротора в 50 Гц, автоматически подключается генератор, которой снимает мощность, выделяющуюся в активно элементе. Сумма моментов, действующая на ротор, становится равной 0, и частота вращения ротора стабилизируется. Изменение частоты ротора и электрической мощности генератора изображено на следующем рисунке (см. Рис. 2).
Значение снимаемой мощности, при работе на номинальных оборотах определяется разностью энтальпии теплоносителя на входе и выходе в канал и моментов сопротивления трения заданной для ротора турбины и активного элемента.
