Генератор

Для моделирования процесса генерации энергии используется элемент Генератор. Данный расчетный блок находится в закладке "Технологические блоки" (см. Рис. 1).

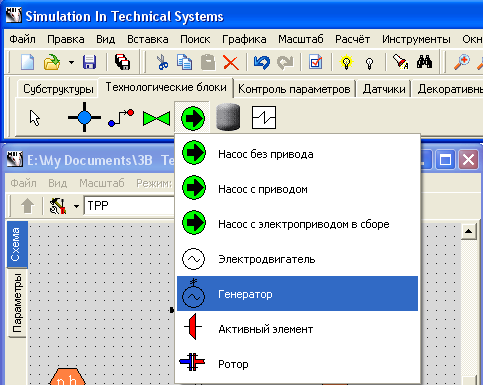

Рис. 1. Элемент "Генератор" в палитре блоков.

Данный расчетный элемент, подключенный к ротору, выполняет моделирование активной нагрузки генератора. При достижении частоты вращения, равной номинальной, генератор выдает уравновешивающий момент, равный движущему моменту. Исходя из этого момента и частоты вращения ротора, рассчитывается электрическая мощность, выдаваемая генератором.

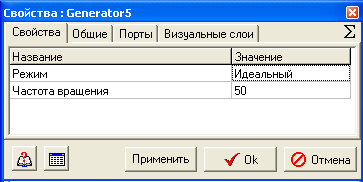

Диалоговое окно "Свойства" для генератора изображено на рисунке ниже:



Рис. 2. Элемент "Свойства" в палитре блоков.

Настройка генератора заключается в установке двух свойств:

  • Режим – устанавливает режим моделирования процессов. Возможно два варианта:
    • Идеальный – моделируется включение генератора, только по достижении заданной частоты вращения. Разгон и торможение ротора определяется действием активных элементов.
    • Частота задана – принимается, что во время расчета ротор вращается с заданной частотой. Переходные режимы разгона и торможения не моделируются. Применение данной опции в текущей версии SimInTech не рекомендуется.

  • Частота вращения – частота вращения ротора [Гц] в режиме Частота задана.
