Запуск расчета
Запуск на счет созданной в теплогидравлическом коде ТПП технологической блок-схемы производится из-под графической оболочки SimInTech.
При запуске расчета происходит создание файлов необходимых для расчётного кода TPP. Файлы создаются в той же директории что и файл проекта схемы (prt). Программа создаёт следующие файлы:
| ###go | файл конфигурации пуска; |
| ТПП<имя проекта>.dat | файл описания задачи для теплогидравлического кода ТПП; |
| ТПП<имя проекта>.in | файл управляемых параметров теплогидравлического кода ТПП для обмена с оболочкой; |
| <имя проекта>.out | файл рассчитываемых параметров теплогидравлического кода ТПП для обмена с оболочкой. |
После создания файлов данных происходит запуск теплогидравлического расчетного кода ТПП, который считывает созданные оболочкой входные файлы и начинает рассчитывать задачу. При этом код получает информацию о положении задвижек и мощности нагревателей из файла управляемых параметров и выводит запрошенные на расчёт данные в файл рассчитываемых параметров. Оболочка считывает последний файл и преобразует данные на графики, в логику и т.п.
Для запуска созданной в графической оболочке SimInTech схемы на счет следует выполнить определенную последовательность действий.
Запустить задачу на счет одним из следующих способов:
- нажать клавишу F9;
- активировать через главное меню SimInTech: Расчет → Пуск;
- выбрать в палитре панели инструментов кнопку

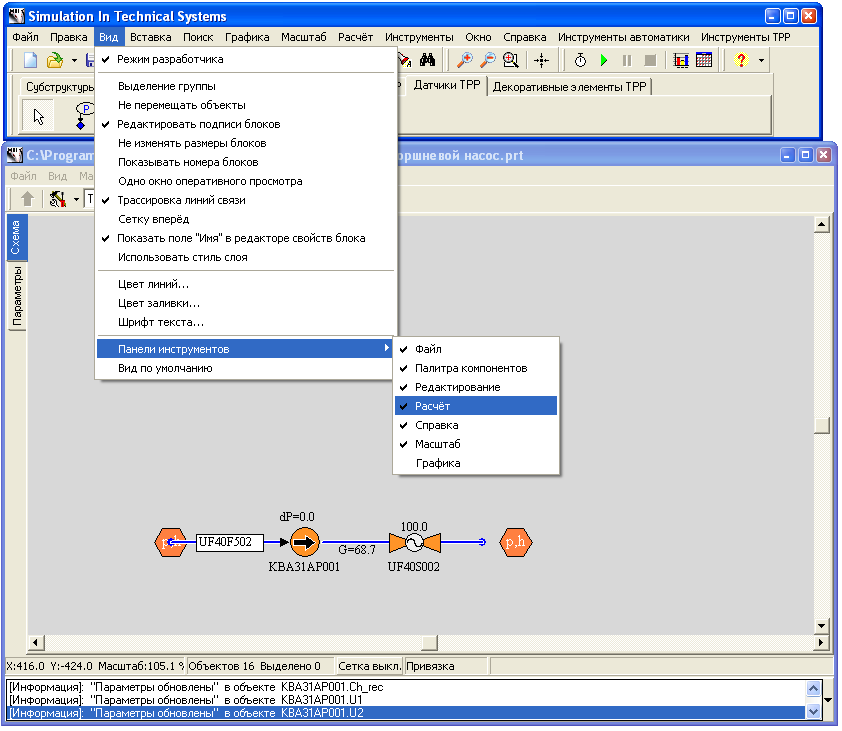

. Добавление панели
расчета производится по следующему пути: Вид → Панели инструментов →
Расчет (см. Рис. 1).

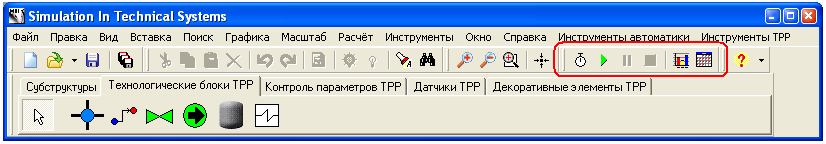

После активации панель расчета появляется в общей палитре панели инструментов, отмечено красным (см. Рис. 2)
