Отображение результатов расчета

Для отображения желаемых параметров расчета в графической оболочке следует:

  • выделить нужный элемент левой клавишей "мыши";
  • правой кнопкой "мыши" вызвать меню Параметры объекта;
  • в появившемся окне параметров элемента выбрать требуемый параметр и нажать на иконку построения графиков - (см. Рисунок 1);
  • график будет построен в отдельном окне (см. Рисунок 2).

Графическая оболочка допускает построение нескольких графиков в одной системе координат одновременно. Для этого при выборе параметров следует удерживать клавишу Ctrl.

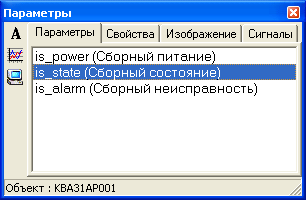

Рисунок 1. Окно параметров элемента

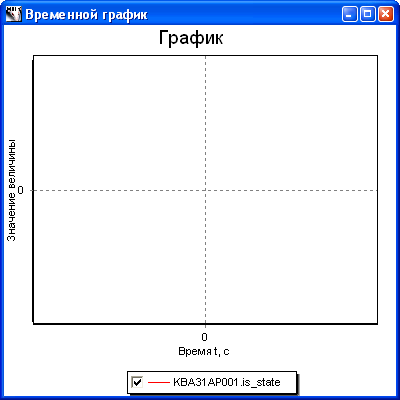

Рисунок 2. График изменения значения параметра

Свойства отображения любого графика можно изменять. Для этого в окне построения зависимости следует правой кнопки "мыши" вызвать меню Свойства (см. Рисунок 3).

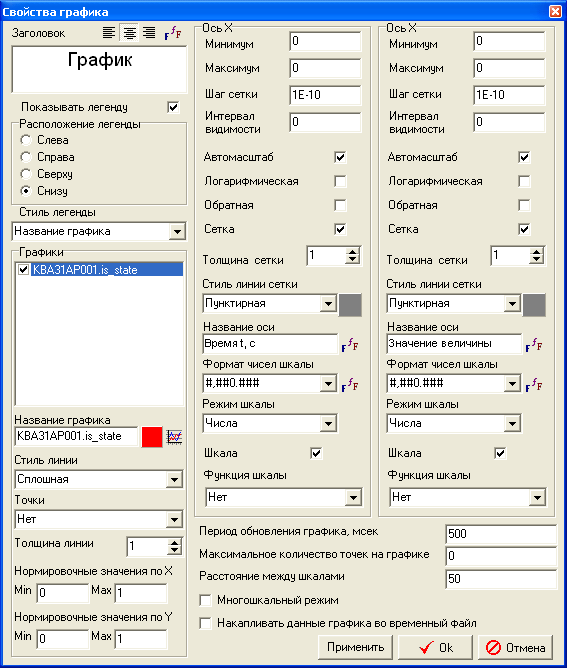

Рисунок 3. Окно редактирования свойств графика
