Блок предназначен для моделирования стенки сопла с уносом ракетного двигателя твердого
топлива (РДТТ).
Способ задания структуры стенки
Для многослойных стенок, рисунок 1 задание материалов и их толщин для расчётного блока
проводится через массивы свойств группы "Структура стенки".

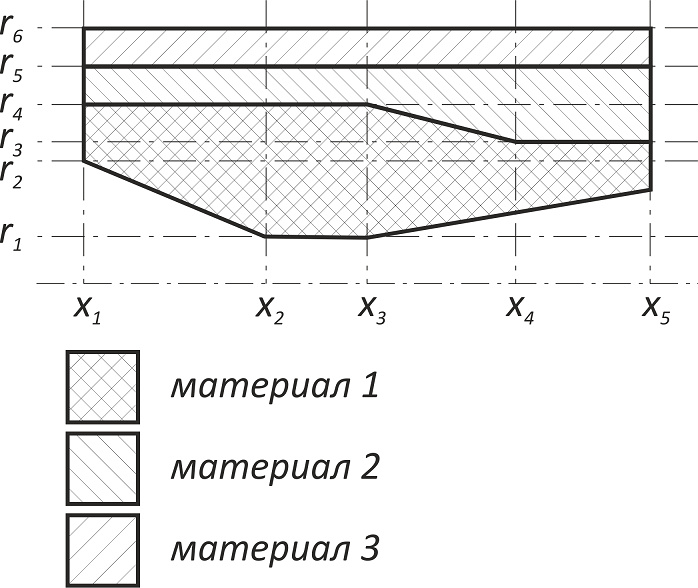

Рисунок 1. Схема задания границ материалов
Расчётная область по нормали к оси разбивается на k участков с равным количеством
слоев материалов в каждом. Массив свойств n_m заполняется набором чисел, количество
которых равно k, а значение i-го элемента массива соответствует количеству
слоёв материала на i-м участке стенки.
Координаты границ участков стенки задаются в массиве xm_k. Количество элементов в
этом массиве равно k+1. Максимальное количество различных материалов в структуре
стенки не превышает 10.
Номера материалов по участкам разбиения стенки и по слоям задаются последовательно в
массиве nm_mk. Первые n_m[1] элементов массива nm_mk соответствуют
номерам материалов участка 1, начиная от материала, находящегося ближе к оси, и заканчивая
материалом на максимальном удалении от оси. Затем идут n_m[2] элементов,
соответствующих участку 2 и так далее. Общее количество элементов в массиве равно
Левые границы слоев (радиусы их внешних поверхностей) всех участков задаются массивом
r_mL, сначала задаются границы всех слоев первого участка, затем второго и т.д.
Аналогично данные для правых границ каждого участка задаются массивом r_mR.
Входные порты
Имя
Описание
Тип линии связи
wll
Матрица, состоящая из массивов тепловых параметров: первый массив – удельные
тепловые потоки в расчётных точках контура сопла, второй – коэффициент
тепломассообмена в расчётных точках контура сопла. Размерность каждого массива –
N+1, где N– количество разбиений контура сопла. А также из
массивов параметров продуктов сгорания в расчётных точках контура сопла: 1)
Статические давления; 2) химические потенциалы; 3) молярные массы. Размерность
каждого массива – N+1, где N– количество разбиений контура
сопла.
Матрица, состоящая из трех массивов: первый массив – температуры вдоль
стенки, размерность массива – N; второй массив – массив удельных расходов
продуктов деструкции материала вдоль стенки, размерность массива – N;
третий массив – Массив смещения расчётных узлов в следствии деструкции материалов
стенки, размерность массива – N, где N– количество расчетных
сечений.
Температура внешней стороны стенки (для типа условия "Температура")
или внешней среды. Свойство доступно при выбранном типе граничного условия
"Теплообмен" или "Температура"
