Вспомогательный экран "Контроль"
 |
 |
|

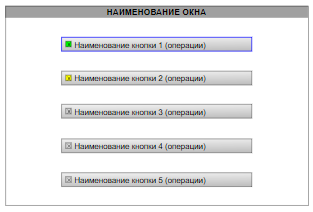

| в палитре | на схеме |
Описание
Блок предназначен для визуализации вспомогательного рабочего экрана пользователя. Экран представляет собой набор кнопок для запуска пользовательских функций (операций). Наименования кнопок (операций) задаются в свойствах блока.
Входные порты
Блок не имеет входных портов.
Выходные порты
Блок не имеет выходных портов.
Свойства
| Название | Имя | Описание | По умолчанию | Тип данных |
|---|---|---|---|---|
| Наименование окна | NameWindow | Текстовое значение заголовка экрана | НАИМЕНОВАНИЕ ОКНА | Текст |
| Выбор кнопки | SelectBtn | Выделение активной кнопки путем изменения цвета ее рамки | Кнопка 1 | Перечисление |
| Наименование кнопок | Группа свойств, которая отвечает за подписи кнопок | |||
| Наименование кнопки 1…5 | NameBtn1…5 | Текстовое значение названий кнопок | Наименование кнопки 1…5 (операции) | Текст |
| Состояния индикаторов кнопок | Группа свойств, которая отвечает за визуализацию состояний кнопок | |||
| Состояние индикатора кнопки 1 | StateIndicBtn1 | Выбор одного из трех состояний индикатора первой кнопки ("Зеленый" / "Желтый" / "Серый") | Зеленый | Перечисление |
| Состояние индикатора кнопки 2 | StateIndicBtn2 | Выбор одного из трех состояний индикатора второй кнопки ("Зеленый" / "Желтый" / "Серый") | Желтый | Перечисление |
| Состояние индикатора кнопки 3 | StateIndicBtn3 | Выбор одного из трех состояний индикатора третьей кнопки ("Зеленый" / "Желтый" / "Серый") | Серый | Перечисление |
| Состояние индикатора кнопки 4 | StateIndicBtn4 | Выбор одного из трех состояний индикатора четвертой кнопки ("Зеленый" / "Желтый" / "Серый") | Серый | Перечисление |
| Состояние индикатора кнопки 5 | StateIndicBtn5 | Выбор одного из трех состояний индикатора пятой кнопки ("Зеленый" / "Желтый" / "Серый") | Серый | Перечисление |
Параметры
Блок не имеет параметров.
Примеры
Примеры использования блока:
