Гидравлический редукционный клапан (трехлинейный, прямого действия)





в палитре на схеме

Блок реализует модель трехлинейного гидравлического редукционного клапана. Назначением клапана является поддержание постоянного давления в гидравлической полости, присоединяемой к порту "А". Открытие канала Р → A происходит при падении перепада давления между линиями А и Т ниже настроечного давления (режим "редуцирующий"). Открытие линии А → T происходит при увеличении давления между линиями А и Т выше настроечного давления (режим "предохранительный"). Эти два режима регулирования реализуются без временной задержки. Это допускается в том случае, если постоянная времени клапана мала по сравнению с постоянной времени системы. Учитывается влияние клапана на тепловые характеристики рабочей среды за счет диссипации энергии при дросселировании потока в каналах. С целью обеспечения устойчивой работы блока рекомендуется подключать к порту "А" блок Гидравлическая полость.

Совместимые блоки

Соединение блока с другими блоками должно осуществляться в соответствии со следующим правилом: входные гидравлические порты необходимо соединять с блоками, моделирующими гидравлические полости. Например, с такими блоками, как "Гидравлический бак", "Гидравлическая полость", полостью блока "Гидромеханический преобразователь", полостями гидроцилиндров и другими.

Математическая модель

В математической модели поведения потока в проходных каналах клапана используются зависимости, аналогичные зависимости, представленным в описании блоков Гидравлический обратный клапан (с пружиной) и Гидравлический регулируемый дроссель.

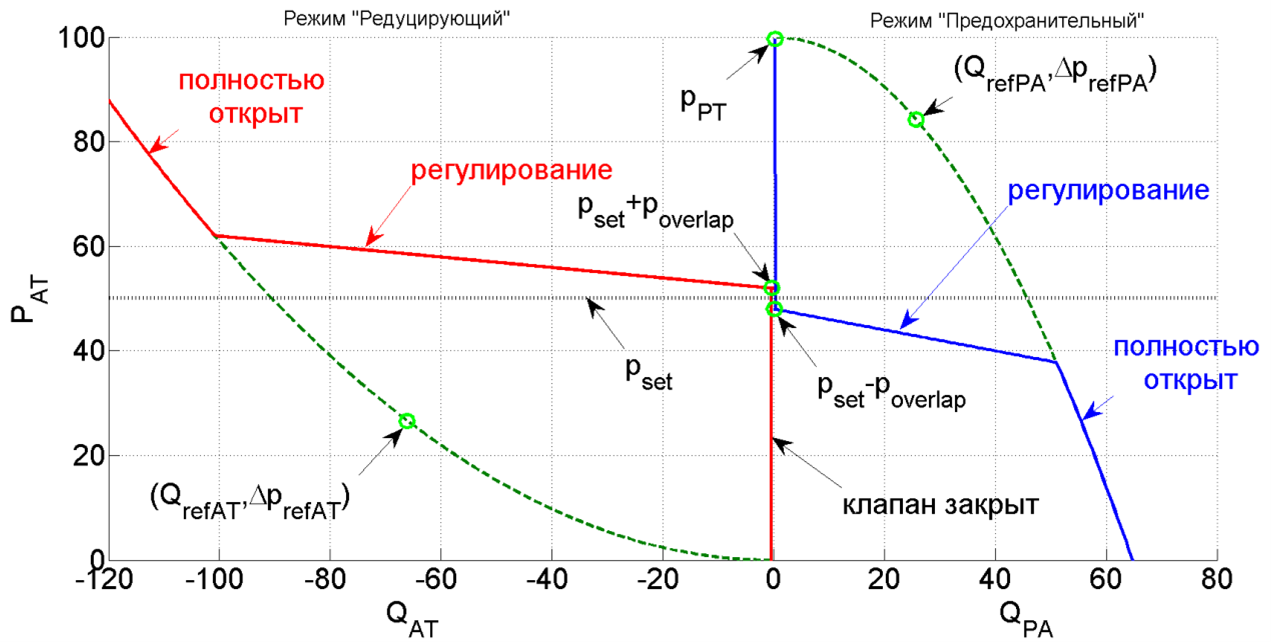

Внешний вид типовой расходно-перепадной характеристики трехлинейного регулятора давления с обозначенными режимами и параметрами представлена на рисунке (Рисунок 1).


Рис. 1. Типовая расходно-перепадная характеристика трехлинейного регулятора давления

Входные порты

Имя Описание Тип линии связи
A Гидравлический порт для подключения совместимых блоков ГС - Гидравлическая
P Гидравлический порт для подключения совместимых блоков ГС - Гидравлическая
T Гидравлический порт для подключения совместимых блоков ГС - Гидравлическая

Выходные порты

Блок не имеет выходных портов.

Свойства

Название Имя Описание По умолчанию Тип данных
Основные настройки Свойства, определяющие основные параметры
Давление настройки, Па p_set Основное свойство, определяющее давление, которое будет поддерживаться в присоединенном к порту "А" объеме 5000000 Вещественное
Величина перекрытия между каналами P → A и A → T, Па p_overlap Определяет положение характеристик режимов "редуцирующий" и "предохранительный" друг относительно друга 100000 Вещественное
Характеристика при полном открытии Свойства, определяющие характеристики клапана при его полном открытии
Объемный расход (P → A), м3 Qref_PA Значение объемного расхода для режима "редуцирующий" (точка на квадратичной характеристике) 0.001 Вещественное
Объемный расход (A → T), м3 Qref_AT Значение объемного расхода для режима "предохранительный" (точка на квадратичной характеристике) 0.001 Вещественное
Перепад давления (P → A), Па delta_p_ref_PA Значение перепада давления для режима "редуцирующий" (точка на квадратичной характеристике) 1500000 Вещественное
Перепад давления (A → T), Па delta_p_ref_AT Значение перепада давления для режима "предохранительный" (точка на квадратичной характеристике) 2000000 Вещественное
Характеристика в диапазоне регулирования Свойства, определяющие характеристики в диапазоне регулирования
Коэффициент наклона (P → A), Па/(м3/с) dp_dQ_PA Коэффициент, характеризующий наклон характеристики в режиме "редуцирующий" 1200000000 Вещественное
Коэффициент наклона (A → T), Па/(м3/с) dp_dQ_AT Коэффициент, характеризующий наклон характеристики в режиме "предохранительный" 600000000 Вещественное
Условия измерений Свойства, определяющие условия среды
Плотность рабочей среды (референтное значение), кг/м3 rho_ref Референтное значение плотности рабочей среды (значение плотности, при котором получены значения объемного расхода) 850 Двоичное
Ламинарный режим Свойства, определяющие ламинарный режим
Коэффициент расхода (P → A) mu_turb_PA Коэффициент расхода для турбулентного режима течения при дросселировании в канале P → A 0.62 Вещественное
Коэффициент расхода (A → T) mu_turb_AT Коэффициент расхода для турбулентного режима течения при дросселировании в канале A → T 0.62 Вещественное
Критическое число Re (200...800) (P → A) Re_cr_PA Критическое число Рейнольдса, при котором изменяется режим течения на клапане при дросселировании в канале P → A 200 Вещественное
Критическое число Re (200...800) (A → T) Re_cr_AT Критическое число Рейнольдса, при котором изменяется режим течения на клапане при дросселировании в канале A → T 200 Вещественное

Параметры

Название Имя Описание Тип данных
Перепад давления (P → A), МПа _p_PA Перепад давления между линиями P и A (в канале P → A) Вещественное
Перепад давления (A → T), МПа _p_AT Перепад давления между линиями А и T (в канале A → T) Вещественное
Объемный расход (P → A), л/мин _Q_PA Объемный расход в канале P → A Вещественное
Объемный расход (A → T), л/мин _Q_AT Объемный расход в канале A → T Вещественное
Относительная величина открытия (P → A), % _x_rel_AT Относительная величина открытия канала P → A Вещественное
Относительная величина открытия (A → T), % _x_rel_AT Относительная величина открытия канала A → T Вещественное
