Двухлинейный регулятор расхода

в палитре на схеме
Блок реализует модель гидравлического двухлинейного регулятора расхода (без учета его динамики), состоящего из дросселя и клапана постоянного перепада давления. Основным назначением регулятора расхода является поддержание постоянного расхода, зависящего только от площади проходного сечения входящего в его состав дросселя. Возможны два режима работы регулятора расхода:
  • режим регулирования, когда перепад на регуляторе больше некоторого минимального значения перепада, на который настраивается клапан постоянного перепада
  • дроссельный режим, когда перепад на регуляторе становится меньше некоторого минимального значения перепада, на который настраивается клапан постоянного перепада
Пример графика, иллюстрирующий зависимость объемного расхода через регулятор расхода от перепада давления на нем, показан на рисунке (Рисунок 1).

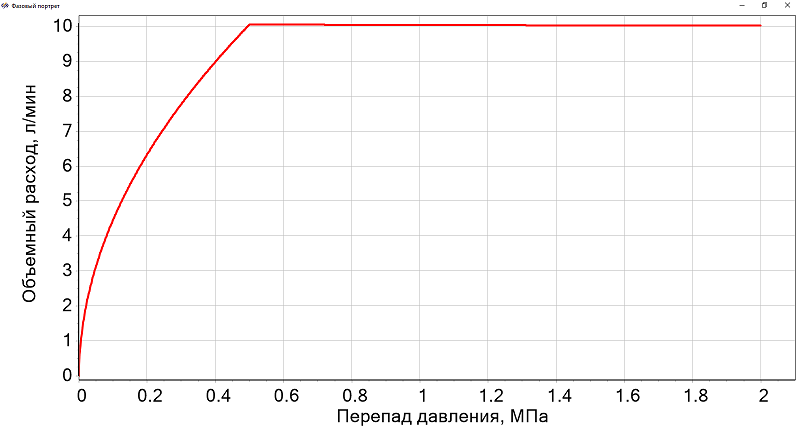

Рис. 1. График зависимости объемного расхода через регулятор расхода от перепада давления на нем.

При перепаде давления на устройстве выше 0.5 МПа объемный расход не изменяется, а при перепаде давления меньше 0.5 МПа регулятор не способен поддерживать постоянный расход и проявляет свойства дросселя.

Совместимые блоки

Соединение блока с другими блоками должно осуществляться в соответствии со следующим правилом: входные гидравлические порты необходимо соединять с блоками, моделирующими гидравлические полости. Например, с такими блоками, как "Гидравлический бак", "Гидравлическая полость", полостью блока "Гидромеханический преобразователь", полостями гидроцилиндров и другими.

Математическая модель

Для расчета объемного расхода через регулятор применяются зависимости, приведенные и описанные в справочной информации блока Гидравлический регулируемый дроссель для способа параметризации "Площадь проходного сечения".

Входные порты

Имя Описание Тип линии связи
A Гидравлический порт для подключения совместимых блоков ГС - Гидравлическая
B Гидравлический порт для подключения совместимых блоков ГС - Гидравлическая

Выходные порты

Блок не имеет выходных портов.

Свойства

Название Имя Описание По умолчанию Тип данных
Статические характеристики Свойства, определяющие статические характеристики
Настроечное значение объемного расхода, л/мин Qset Значение объемного расхода жидкости, на которое настраивается регулятор 10 Вещественное
Минимальный перепад давления, МПа delta_pmin Значение перепада давления, который обеспечивает клапан постоянного перепада [0.5] Массив
Условия измерений Свойства, определяющие условия измерений
Плотность, кг/м3 rho_ref Значение плотности жидкости (референтное значение) 850 Вещественное
Кинематическая вязкость, сСт nu_ref Значение кинематической вязкости жидкости (референтное значение) 40 Вещественное
Дополнительные свойства Свойства, определяющие дополнительные параметры
Коэффициент расхода mu_turb Значение коэффициента расхода жидкости при турбулентном режиме течения 0.62 Вещественное
Критическое число Re Re_cr Значение числа Рейнольдса, при котором происходит изменение режиме течения на регуляторе 50 Вещественное

Параметры

Название Имя Описание Тип данных
Массовый расход, кг/с _G Значение массового расхода через распределитель. Положительное значение указывает на то, что поток направлен от порта "B" к порту "А". Отрицательное значение указывает на то, что поток направлен от порта "А" к порту "B" Вещественное
Объемный расход, л/мин _Q Значение объемного расхода через распределитель. Знак объемного расхода совпадает со знаком массового расхода Вещественное
Перепад давления, МПа _p_AB Значение перепада давления на распределителе, определяемое как разница между давлением в порте "B" и давлением в порте "А". Знак перепада давления совпадает со знаком массового расхода Вещественное
Число Рейнольдса _Re Значение числа Рейнольдса Вещественное

Примеры

Примеры использования блока:
