ЭЦС - Источник напряжения

|Си|
в палитре на схеме

Блок реализует модель однофазного источника напряжения. Используется совместно c элементами библиотеки "ЭЦ - Статика (ЭЦС) 2.0".

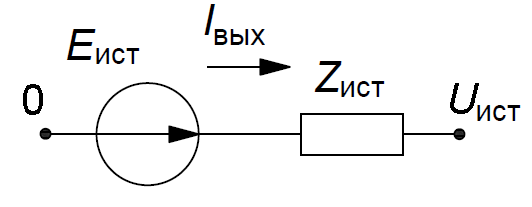

Блок является источником синусоидального напряжения. Схема замещения источника напряжения представлена на рисунке 1.


Рис. 1. Схема замещения источника тока
При расчете в комплексных числах частота источника соответствует частоте электрического контура и схеме замещения соответствует выражение:

где:
  • Ere, Eim – действительные и мнимые составляющие ЭДС источника;
  • Rист, Xист – активное и реактивное сопротивления источника напряжения.

Характер внутреннего сопротивления источника изменяется в зависимости от значения свойства "Вид цепи сопротивления источника" ("R", "L", "R-L", "Идеальный источник"). При значении "Идеальный источник" Zист=0 и напряжение равно ЭДС.

При значении свойства блока "Задать напряжение через порт" равному "Да" у блока появляются два управляющих порта Ure и Uim и ЭДС определяется управляющими сигналами.

При значении "Нет" ЭДС определяется свойствами блока и описывается выражением:

где:
  • U – напряжение (действующее);
  • φ – угол, заданный в свойствах блока.
Дополнительной опцией блока является возможность использования его для расчёта в мгновенных значениях. В этом случае напряжение источника описывается уравнением:

При значении свойства блока "Задать напряжение через порт" равному "Нет" ЭДС источника определяется следующим выражением:

При значении свойства блока "Задать напряжение через порт" равному "Да" ЭДС источника определяется по выражению:

где

Частоту f, входящую в выражения можно задать через соответствующее свойство или порт.

Метод расчёта задается свойством "Метод расчета". При значении "Из настроек контейнера" будет использоваться метод, указанный в блоке "ЭЦС - Контейнер метода расчета", в который входит данный блок. Остальные значения позволяют задавать способ расчёта для блока вне зависимости от свойств контура.

За положительное направление токов принято направление от порта "0" к "1".

Порты

  • 0 – порт электрической связи;
  • 1 – порт электрической связи.

Входные порты

  • Ure, Uim – порты входа математической связи управления значением ЭДС источника – действительная и мнимая составляющие соответственно (порты входа Ure, Uim появляются при задании значения "Да" свойству "Задать напряжение через порт");
  • f – порт входа математической связи управления значением частоты напряжения источника. (порт входа f появляется при задании значения "Да" свойству "Задать частоту через порт").

Выходные порты

Блок не имеет выходных портов.

Свойства

  • Напряжение (rms), В;
  • Угол, эл.гр.;
  • Частота, Гц;
  • Действительная составляющая напряжения, В (расчетное значение для справки);
  • Мнимая составляющая напряжения, В (расчетное значение для справки);

Сопротивление источника:

  • Вид цепи сопротивления источника;
  • Индуктивность, Гн;
  • Активное сопротивление, Ом;

Дополнительные:

  • Задать напряжение через порт;
  • Задать частоту через порт;
  • Цвет – устанавливает цвет УГО блока;
  • Шрифт – устанавливает шрифт текста УГО блока;
  • Метод расчета.

Параметры

  • Ток комплексный (rms), А (равен значению тока в комплексной форме при расчёте в комплексных числах, нулю при расчёте в мгновенных значениях);
  • Ток (rms/inst), А (равен действующему значению тока при расчёте в комплексных числах, мгновенному значение тока при расчёте в мгновенных значениях).
