Блок реализует модель трехфазного источника тока. Используется совместно c элементами библиотеки «ЭЦ - Статика (ЭЦС) v2.0».

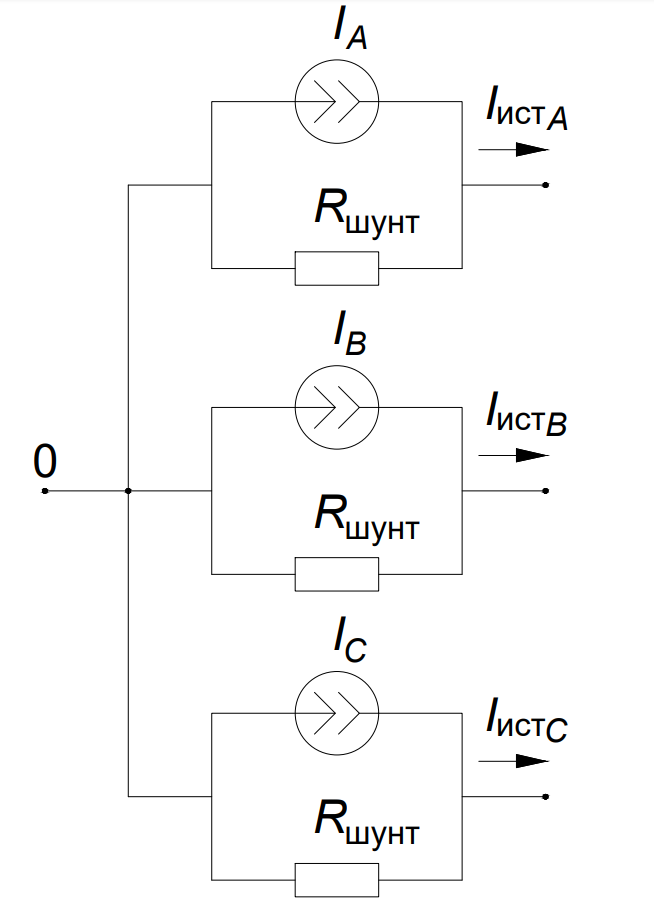

Блок является источником синусоидального тока. Схема замещения источника тока представлена на рисунке 1.
При расчете в комплексных числах частота источника соответствует частоте электрического контура и схеме замещения соответствует выражение (для каждой из фаз):
где IФ.re, IФ.im – действительные и мнимые составляющие фаз источника; Rшунт – сопротивление шунта источника тока.
Характер внутреннего сопротивления источника изменяется в зависимости от значения свойства «Вид цепи сопротивления источника» («R», «Идеальный источник»). При значении «Идеальный источник» Rшунт → ∞и ток равен заданному.
При значении свойства блока «Задать ток через порт» равному «Да» у блока появляются два управляющих порта Ire и Iim и ток идеальных источников определяется управляющими сигналами. При этом сигналы формируются вектором:
При значении «Нет» ток идеальных источниковопределяется свойствами блока и описываются выражением:
где I – ток (действующее) и φA – угол фазы А, заданный в свойствах блока, оператор α=1∠120°.
Дополнительной опцией блока является возможность использования его для расчёта в мгновенных значениях. В этом случае значение тока источника тока описывается уравнением (для каждой из фаз):
где I – ток, соответствующий заданному значению (из свойства или через порт Ire); uвых.Ф – напряжение на источнике, определяемое при расчете; Rшунт – сопротивление шунта источника тока (при значении свойства блока «Вид цепи сопротивления источника» равному «R»).
При значении свойства блока «Задать ток через порт» равному «Нет» ток идеальных источников определяется следующим выражением:
При значении свойства блока «Задать ток через порт» равному «Да» ток идеальных источников определяется по выражению:
где
Метод расчёта задается свойством «Метод расчета». При значении «Из настроек контейнера» будет использоваться метод, указанный в блоке «ЭЦС - Контейнер метода расчета», в который входит данный блок. Остальные значения позволяют задавать способ расчёта для блока вне зависимости от свойств контура.
За положительное направление токов принято направление от порта «0» к «1».
Порты
- 1 – порт трехфазной однолинейной электрической связи;
- N – порт электрической связи нейтрали источника (порт появляется при задании значения «Да» свойству «Вывод нейтрали»).
Входы
- Ire, Iim – порты входа математической связи управления значениями тока – действительная и мнимая составляющие соответственно (порты входа Ire, Iim появляются при задании значения «Да» свойству «Задать напряжение через порт»);
- f – порт входа математической связи управления значением частоты тока. (порт входа f появляется при задании значения «Да» свойству «Задать частоту через порт»).
Выходы
Блок не имеет портов выхода.
Свойства
- Ток (rms), А;
- Угол фазы А, эл.гр.;
- Частота, Гц;
- Действительная составляющая тока фазы A, А (расчетное значение для справки);
- Мнимая составляющая тока фазы A, А (расчетное значение для справки);
Сопротивление источника:
- Вид цепи сопротивления источника;
- Сопротивление, Ом;
Дополнительные:
- Вывод нейтрали;
- Задать ток через порт;
- Задать частоту через порт;
- Цвет – устанавливает цвет УГО блока;
- Шрифт – устанавливает шрифт текста УГО блока;
- Метод расчета.
Параметры
- Ток комплексный [Ia, Ib, Ic] (rms), А*;
- Ток [Ia, Ib, Ic] (rms/inst), А**;
*Отображает значение в комплексной форме при расчёте в комплексных числах; величина параметра равна нулю при расчёте в мгновенных значениях.
** Отображает действующее значение при расчёте в комплексных числах; мгновенное значение при расчёте в мгновенных значениях.
