ЭЦД2 - Аккумулятор электрический

в палитре на схеме

Назначение

Блок используется для моделирования электрического аккумулятора.

Описание

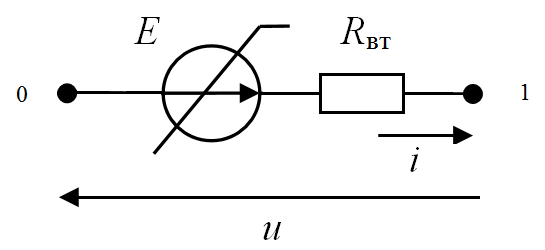

Модель аккумулятора основана на схеме замещения, приведенной на рисунке 1. В модели учитывается изменение ЭДС аккумулятора от степени разряженности и эффекта поляризации. Данная модель наиболее всего подходит для моделирования внешних характеристик свинцово-кислотных аккумуляторов.



Рис. 1. Схема замещения аккумулятора

Нелинейная ЭДС вычисляется по следующему выражению:

где:
  • E0 = RвтIкз – начальное значение расчетной ЭДС аккумулятора
  • КI – коэффициент уравнения, зависящий от тока разряда (вычисляется по разрядным характеристикам)
  • s – оператор Лапласа
  • Tf – постоянная времени, учитывающая динамику поляризации
  • Сnom – номинальная ёмкость аккумулятора (как правило, это ёмкость при десятичасовом режиме разряда)
  • KС – коэффициент запаса по ёмкости (для стационарных аккумуляторов может достигать 1,2)
  • Ee – ЭДС, которая равна 0 при разряде, а при заряде равна такой, что напряжению постоянного подзаряда соответствует ток постоянного подзаряда.

За положительное направление тока принято направление от порта «0» к порту «1».

Свойства

Название Имя Описание (опционально)
Тип Type Текстовое описание, удобное для работы с каталогом оборудования. Рекомендуется указывать стандартный тип аккумулятора и при необходимости дополнительную информацию.
Номинальная ёмкость, А∙ч Cnom
Количество элементов NS Количество последовательно соединенных элементов
Внутреннее сопротивление, Ом RI Указывается для одного элемента
Ток короткого замыкания, А Ik
Постоянная времени, с Tfilt
Коэффициент запаса ёмкости Kisp
Ток при разряде длительностью t, А ArI Массив значений токов разряда в порядке возрастания
Длительность разряда t, ч Art Массив значений длительностей разряда, соответствующих току разряда
Конечное напряжение при разряде длительностью t, В ArUe Массив значений конечных напряжений при разряде, соответствующих току разряда
Напряжение постоянного подзаряда, В Upp
Ток постоянного подзаряда, А/(100 А∙ч) Ipp

Параметры

Название Имя Описание (опционально)
Напряжение, В Uvyx
Ток, А Ivyx
Остаточная ёмкость (относительно номинальной), А∙ч Qost

Порты

Имя Описание Тип линии связи
Входные порты
Блок не имеет входных портов.
Выходные порты
Блок не имеет выходных портов.
Ненаправленные порты
1 Порт для подключения блока к электрической цепи

Электрическая
0 Порт для подключения блока к электрической цепи

Электрическая

Примеры

  • Demo\Электрика\ЭЦ-Динамика v 2\Источники\Аккумулятор электрический.prt
