Перепускной клапан


		`\| Си \|`
в палитре	на схеме	`\| Си \|`

Блок позволяет моделировать клапан регулирования давления наддува (в иностранной литературе "waste gate").

Блок считывает давление воздуха во впускном коллекторе и рассчитывает расход отработавших газов через клапан.

Термодинамика

В основе блока лежит блок Дроссель, позволяющий рассчитать массовый расход отработавших газов через клапан. Течение отработавших газов осуществляется через входные порты "exhaust_in" и "exhaust_out". Эффективное проходное сечение дросселя MuF изменяется в зависимости от давления воздуха P на входном порту "intake" по закону, представленному на рисунке (Рисунок 1 ).

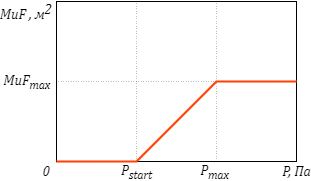

Рис. 1. Закон изменения эффективной площади проходного сечения клапана

На рисунке приняты следующие обозначения: MuF_max - максимальная эффективная площадь сечения клапана, м²; P_start - давление начала открытия клапана, Па; P_max - давление максимального открытия клапана, Па.

Формирование математической модели газовоздушной системы двигателя осуществляется путем подключения входных портов данного блока к выходным портам блоков, моделирующих полости с газом, например, блока Простой коллектор, или моделирующих граничные условия по давлению, например, блока Окружающая среда.

Подробное описание подхода к моделированию газовоздушной системы приведено на странице Термодинамика.

Прим.:

Блок предназначен для использования только внутри блока Двигатель. Допускается размещение блока как непосредственно внутри субмодели Двигатель, так и внутри субмоделей любого уровня вложенности внутри блока Двигатель.

Входные порты


Имя	Описание	Тип линии связи
intake	Порт для подключения полости с газом, управляющей открытием клапана (как правило, впускного коллектора)	ДВС - Термодинамическая
exhaust_in	Порт для подключения блоков газовоздушной системы двигателя (условно, "вход" блока)	ДВС - Термодинамическая
exhaust_out	Порт для подключения блоков газовоздушной системы двигателя (условно, "выход" блока)	ДВС - Термодинамическая

Выходные порты

Блок не имеет выходных портов.

Свойства


Название	Имя	Описание	По умолчанию	Тип данных
Давление начала открытия клапана, Па	P_start	Значение управляющего давления, при котором начинается открытие клапана	240000	Вещественное
Давление максимального открытия клапана, Па	P_max	Значение управляющего давления, при котором открытие клапана достигает максимального значения	280000	Вещественное
Максимальная эффективная площадь сечения клапана, м²	MuF_max	Значение эффективного проходного сечения клапана при максимальном открытии	0.0015	Вещественное
Порог перепада давления, Па	P_th	Перепад давления, ниже которого рассчитанный массовый расход снижается для достижения устойчивости численного решения	0.1	Вещественное

Параметры


Название	Имя	Описание	Тип данных
Управляющее давление, Па	P	Текущее значение управляющего давления, взятое с порта "intake"	Вещественное
Относительное открытие клапана	Rel	Степень относительного открытия клапана в интервале [0, 1]	Вещественное
Эффективная площадь сечения клапана, м²	MuF	Текущее значение эффективного проходного сечения клапана	Вещественное
Расход через клапан, кг/с	G	Массовый расход отработавших газов через клапан	Вещественное

Примеры

Примеры использования блока:
