Блок реализует модель инвертора. Предназначен для использования в однолинейных электрических
схемах постоянного/переменного трехфазного тока в "контуре переменного тока".
Расчетная схема
Модель инвертора построена на основе его внешних характеристик. Модель обеспечивает расчет
мощностей, напряжения и тока в цепях со стороны постоянного и переменного тока. Структурная
схема модели приведена на рисунке 1.

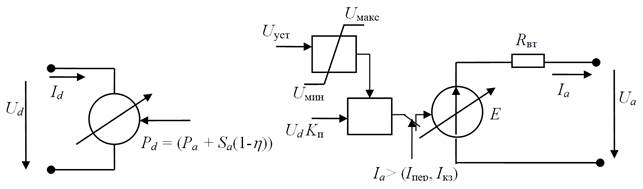

Рис. 1. Структурная схема инвертораUd, Id – выпрямленные напряжение и ток;
Pd – потребляемая мощность из сети постоянного тока;
Sa, Pa – выдаваемая в сеть переменного тока полная и
активная мощность; h - коэффициент полезного действия; Uуст –
уставка по напряжению; Uмакс, Uмин – допустимые пределы
уставки по напряжению; Kп – коэффициент, учитывающий возможную
трансформацию напряжения и схему инвертора; Rвт – внутреннее сопротивление
источника ЭДС, численно равное сопротивлению коммутации инвертора;
Ua, Ia – выходные напряжение и ток
инвертора; Iпер, Iкз – ток перегрузки и ток короткого
замыкания.
Статическая характеристика инвертора описываются следующими
уравнениями: где Uном, Iном – номинальные выходные
напряжение и ток; Kст – коэффициент статизма, характеризующий наклон
статической характеристики инвертора.
Динамическая характеристика описывает инвертор при токах свыше номинального и токах
короткого замыкания, когда инвертор переходит в режим ограничения тока. Модель реализует
двухступенчатую динамическую характеристику, показанную на рисунке 2. Первая ступень
характеризует допустимую перегрузку током Iп и длительностью
tп, вторая допустимый ток короткого замыкания Iкз и
его длительность tкз, для обеспечения работы защитных аппаратов.

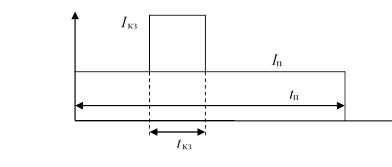

Рис. 2. Динамическая характеристика инвертора
Порты
DC – питающее напряжение постоянного тока, Ud, В;
Включение после работы защит (при нормальной работе – должен быть уровень логического
нуля; для включения после срабатывания защит подается импульс логической единицы).
