Блок реализует модель выпрямителя. Предназначен для использования в однолинейных
электрических схемах постоянного/переменного трехфазного тока в "контуре переменного
тока".
Расчетная схема
Модель выпрямителя построена на основе его внешних характеристик. Модель обеспечивает
расчет мощностей, напряжения и тока в цепях со стороны переменного и постоянного тока.

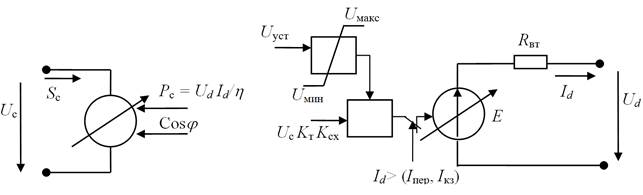

Структурная схема модели приведена на рисунке 1.
Рис. 1. Структурная схема выпрямителягде: Uc – напряжение питающей сети; Sc,
Pc – потребляемая из питающей сети полная и активная мощность;
Cosj – коэффициент мощности, потребляемой из питающей сети; Ud,
Id – выпрямленные напряжение и ток, h - коэффициент полезного
действия; Uуст – уставка по напряжению; Uмакс,
Uмин – допустимые пределы уставки по напряжению; Kт –
коэффициент промежуточного трансформатора; Kсх – коэффициент схемы, принят
равным 2,34 (для мостовой схемы); Rвт – внутреннее сопротивление источника
ЭДС, численно равное сопротивлению коммутации выпрямителя; Iпер,
Iкз – ток перегрузки и ток короткого замыкания. Статическая
характеристика выпрямителя описывается следующими уравнениями:
где Uном,
Iном – номинальные выходные напряжение и ток; Kст –
коэффициент статизма, характеризующий наклон статической характеристики выпрямителя.
Динамическая характеристика описывает выпрямитель при токах свыше номинального и токах
короткого замыкания, когда выпрямитель переходит в режим ограничения тока. Модель реализует

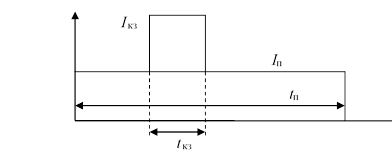

двухступенчатую динамическую характеристику, показанную на рисунке 2. Первая ступень
характеризует допустимую перегрузку током Iп и длительностью tп, вторая допустимый ток
короткого замыкания Iкз и его длительность tкз, для
обеспечения работы защитных аппаратов.
Рис. 2. Динамическая характеристика выпрямителя
Порты
AC – питающее напряжение переменного тока, Uс, В;
Включение после работы защит (при нормальной работе – должен быть уровень логического
нуля; для включения после срабатывания защит подается импульс логической единицы);
