ЭЦД - Трансформатор 1-фазный 2-обмоточный с отводом от середины обмотки НН

в палитре на схеме

Блок реализует модель однофазного двухобмоточного трансформатора с отводом от середины. Предназначен для использования в цепях c элементами библиотеки ЭЦ - Динамика (ЭЦД). Модель 1-фазного 2-обмоточного трансформатора с отводом от середины основана на Т-образной схеме замещения, приведенной на рисунке 1.

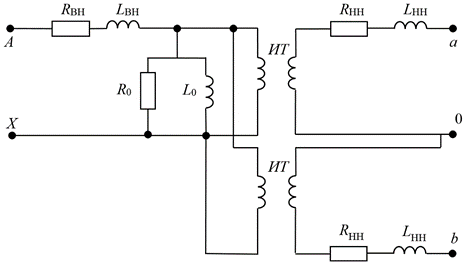

Рис. 1. Схема замещения 1-фазного 2-обмоточного трансформатора с отводом от середины: RВН, LВН, RНН, LНН – активные сопротивления и индуктивности обмоток высшего (ВН) и низшего (НН) напряжений; R0, L0 – активное сопротивление и индуктивность цепи намагничивания; ИТ –идеальный трансформатор.

Для корректной работы схемы, содержащей идеальный трансформатор выводы X и 0 трансформатора соединены с узлом нулевого потенциала через активные сопротивления значением 1012 Ом.

Параметры трансформатора в свойствах блока заданы в относительных единицах.

Базисное сопротивление и индуктивность для параметров обмотки ВН и цепи намагничивания определяются через номинальное значение напряжение обмотки ВН (Uном ВН), номинальную мощность (Sном) и номинальную частоту (fном):



Базисное сопротивление и индуктивность для параметров обмотки НН определяются аналогично, но с учетом соответствующего номинального напряжения (Uном НН):

Входные порты

  • A;
  • X;
  • a;
  • b;
  • 0.

Выходные порты

Блок не имеет выходных портов.

Свойства

  • Номинальная мощность, ВА;
  • Номинальное напряжение обмотки ВН, В;
  • Номинальное напряжение обмотки НН, В;
  • Номинальная частота, Гц;
  • Индуктивное сопротивление обмотки ВН, о.е;
  • Активное сопротивление обмотки ВН, о.е.;
  • Индуктивное сопротивление обмотки НН, о.е.;
  • Активное сопротивление обмотки НН, о.е.;
  • Индуктивное сопротивление намагничивания, о.е.;
  • Активное сопротивление намагничивания, о.е.

Параметры

  • Номинальный ток обмотки ВН, А;
  • Номинальный ток обмотки НН, А;
  • Коэффициент трансформации.
