ЭЦД - Трансформатор идеальный 1-фазный 2-обмоточный

в палитре на схеме
Блок реализует модель идеального однофазного двухобмоточного трансформатора. Предназначен для использования в цепях c элементами библиотеки ЭЦ - Динамика (ЭЦД). Отношения первичных напряжения u1 и тока i1, приложенных к трансформатору (порты A, X), ко вторичным u2 и i2, на выходе трансформатора (порты a, x), определяются выражениями:



где kтр – заданный в свойствах блока коэффициент трансформации.

Идеальный трансформатор реализован по схеме замещения с использованием отрицательных проводимостей (рисунок 1).

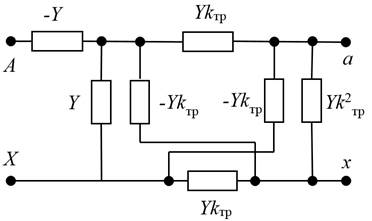

Рис. 1. Схема замещения идеального 1-фазного 2-обмоточного трансформатора: Y – базовая проводимость, определяемая в свойствах блока через соответствующее базовое сопротивление, по умолчанию равное 1 Ом.

Для корректной работы схемы, содержащей идеальный трансформатор, с каждой стороны трансформатора должно быть соединение с точкой нулевого потенциала ("землей"). Соединение может быть непосредственным или, например, через активное сопротивление значением 1012 Ом, при необходимости развязки первичной и вторичной цепи.

Входные порты

  • A;
  • X;
  • a;
  • x.

Выходные порты

Блок не имеет выходных портов.

Свойства

  • Коэффициент трансформации;
  • Базовое сопротивление, Ом.

Параметры

Блок не имеет параметров.
