Данный пример демонстрирует использование блоков библиотеки «Arduino» для работы с

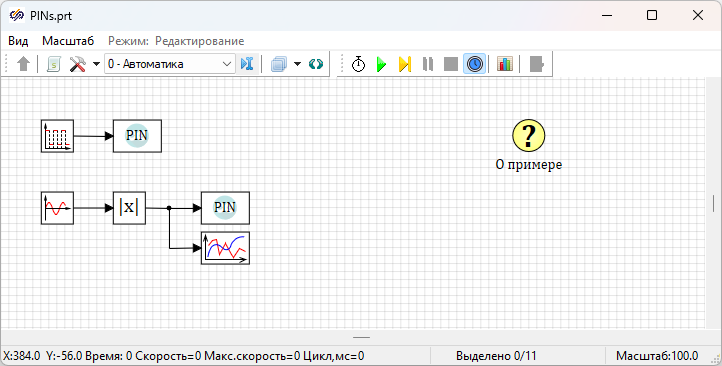

портами микроконтроллера семейства Arduino. Модель представлена на рисунке (Рисунок 1).
Рис. 1. Окно проекта демо-примера.
Для запуска примера необходимо сгенерировать представленный алгоритм управления в код на
языке «Си» и загрузить его на микроконтроллер Arduino. После запуска проекта на
микроконтроллере сигналы меандр и синусоида по модулю сформируются на микроконтроллере и
будут передаваться на дискретные порты «02» и «03» микроконтроллера соответственно для
дальнейшего считывания этих сигналов осциллографом. Значение формируемых сигналов меандр и
синусоида на микроконтроллере Arduino должны совпадать с получаемыми значениями сигналов на
осциллографе, подключенном к микроконтроллеру.
