LCD по I2C шине

Описание демо-примера

Расположение

SimInTech\Demo\Microprocessors\Arduino\LCD по I2C шине\LCD по I2C шине.prt

Описание

Данный пример демонстрирует отображение на LCD-дисплее значений дискретного сигнала с порта «02» микроконтроллера Arduino. Модель представлена на рисунке (Рисунок 1).

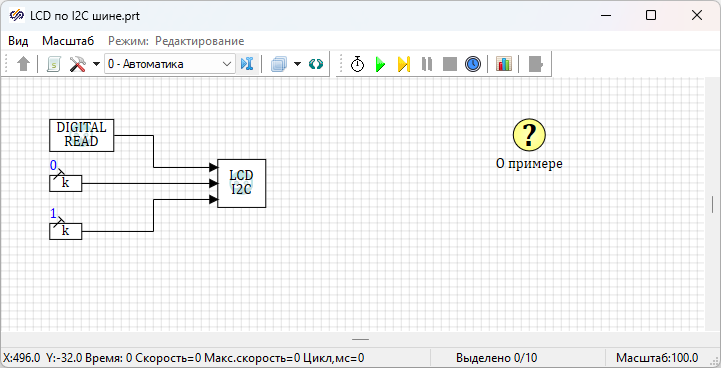

Рис. 1. Окно проекта демо-примера.

Перед запуском примера требуется настроить курсор LCD-дисплея, который будет указывать на начало установки первого символа. Для установки курсора необходимо в свойствах блоков «Константа» изменить свойство «Значение» согласно следующему правилу: значение верхнего блока – номер символа в строке, значение нижнего блока – номер строки.

Для запуска проекта необходимо сгенерировать представленный алгоритм управления в код на языке «Си» и загрузить его на микроконтроллер Arduino. После запуска проекта на микроконтроллере значения источника сигнала, подключенного к дискретному порту «02» микроконтроллера, будут считываться микроконтроллером для отображения на LCD-дисплей. Значения на LCD-дисплее должны совпадать со значениями источника сигнала.

Используемые блоки
