Данный пример демонстрирует использование блоков библиотеки «Arduino» для работы с

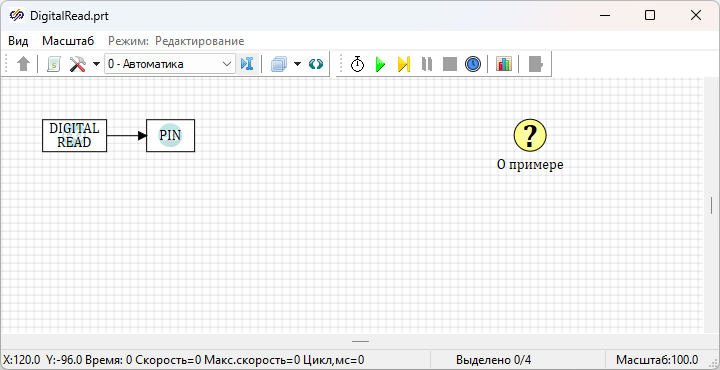

портами микроконтроллера семейства Arduino. Модель представлена на рисунке (Рисунок 1).
Рис. 1. Окно проекта демо-примера.
Для запуска примера необходимо сгенерировать представленный алгоритм управления в код на
языке «Си» и загрузить его на микроконтроллер Arduino.
После запуска проекта на
микроконтроллере значения дискретного источника сигнала, подключенного к дискретному порту
«04» микроконтроллера, будут считываться микроконтроллером и передаваться на дискретный порт
«13» микроконтроллера. При подключении к порту «13» микроконтроллера осциллографа, на нем будет
отображаться считанный микроконтроллером сигнал от дискретного источника сигнала.
