Описание демо-примера
Расположение
SimInTech\Demo\Графики и исследования\Частотный анализ\Частотный анализ типовых блоков\Запаздывание на период квантования\Запаздывание на период квантования.prt
Описание
Данный проект демонстрирует применение блоков «Построение частотных характеристик» библиотеки «Анализ и оптимизация» для построения АЧХ, ФЧХ, Re(ω) и Im(ω) АФЧХ и годографа Найквиста запаздывания на период квантования.
На вход системы подается единичное воздействие.
Период квантования задан равным 3.
С помощью блока «Построение частотных характеристик» с подписью «Частотные
характеристики» строятся АЧХ, ФЧХ, Re(ω) и Im(ω) АФЧХ системы, с помощью блока
«Построение частотных характеристик» с подписью «Годограф Найквиста»
строится годограф Найквиста запаздывания на период квантования. Для открытия окна графика
необходимо совершить двойное нажатие левой кнопкой мыши по блоку «Построение частотных
характеристик». На графике «Частотные характеристики» представлены графики АЧХ,
ФЧХ, Re(ω), Im(ω) (Рисунок
1), на графике с подписью «Годограф Найквиста» представлен график годографа
Найквиста системы (Рисунок
2).

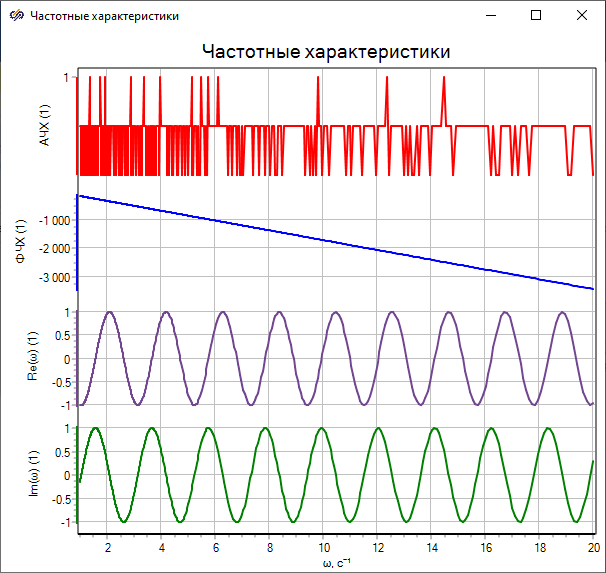

Рисунок 1. График частотных характеристик системы.

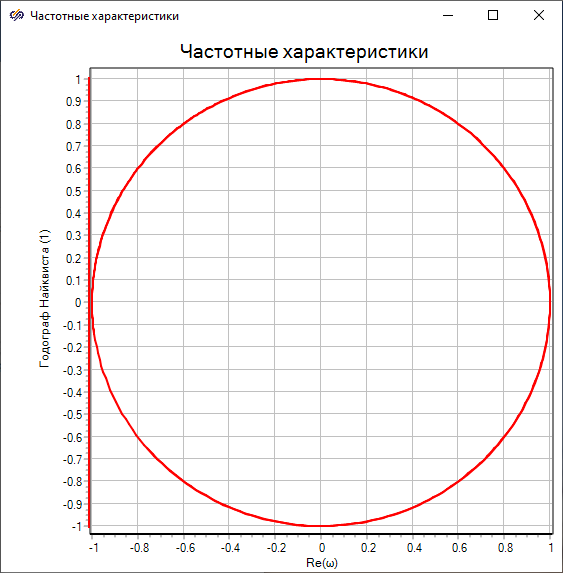

Рисунок 2. Годограф Найквиста.
