SimInTech\Demo\Графики и исследования\Частотный анализ\Частотный анализ типовых
блоков\Дискретные переменные состояния\Дискретные переменные состояния.prt
Описание
Данный проект демонстрирует применение блока "Построение частотных характеристик"
библиотеки "Анализ и оптимизация" для построения АЧХ, ФЧХ, Re(ω) и Im(ω) АФЧХ
системы, заданной с помощью дискретных переменных состояния.
На вход системы подается единичное воздействие.
С помощью блока "Построение частотных характеристик" строятся АЧХ, ФЧХ, Re(ω) и
Im(ω) АФЧХ системы, заданной с помощью дискретных переменных состояния. Для открытия окна
графика необходимо совершить двойное нажатие левой кнопкой мыши по блоку "Построение
частотных характеристик". На графике "Частотные характеристики" представлены
графики АЧХ, ФЧХ, Re(ω) и Im(ω) АФЧХ системы (Рисунок 1).

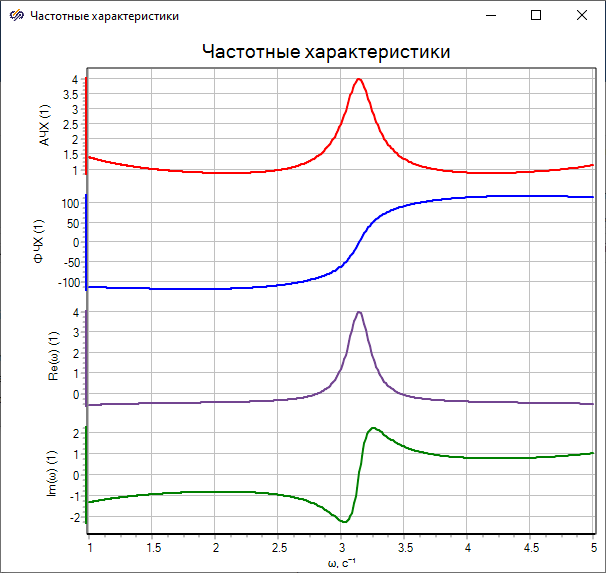

Рисунок 1. График частотных характеристик системы.
