МДН8И

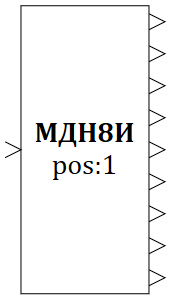

в палитре на схеме

Страница находится в разработке.

Входные порты

Имя Описание Тип линии связи
base Порт входа Математическая

Выходные порты

Имя Описание Тип линии связи
sample_period Порт выхода Математическая
out1 Порт выхода Математическая
out2 Порт выхода Математическая
out3 Порт выхода Математическая
out4 Порт выхода Математическая
out5 Порт выхода Математическая
out6 Порт выхода Математическая
out7 Порт выхода Математическая
out8 Порт выхода Математическая

Свойства

Название Имя Описание По умолчанию Тип данных
Номера активных каналов channels Задает номера активных каналов [1, 2, 3, 4, 5, 6, 7, 8] Целый массив
Позиция устройства в мезонине unit_position Задает позицию устройства в мезонине 1 Целое
Период семплирования, Гц sample_period Задает период семплирования 0.001 Вещественное
Коэффициент ускорения модельного времени acceleration Задает коэффициент ускорения модельного времени 1 Вещественное
Режим работы workmode Выбор режима работы Непрерывный Перечисление
Размер пакета, семпл packet_size Задает размер пакета 512 Вещественное
Диапазон range Задает диапазон 10 Вещественное
Ширина полосы пропускания bandwidth Выбор ширины полосы пропускания Широкая Перечисление
Фильтр верхних частот enable_filter Подключение фильтра высоких частот Включено Перечисление
Входное реле enable_input_rele Подключение входного реле Включено Перечисление
Номер канала запуска (0-программный) start_trigger Задает номер канала запуска 0 Целое

Параметры

Блок не имеет параметров.

Примеры
