Треугольники скоростей в отсеке
 |
 |
|

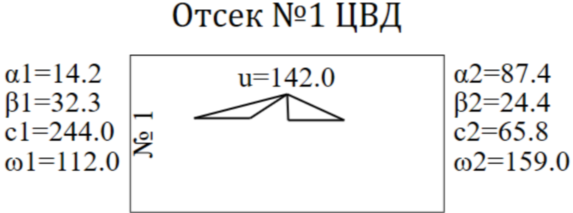

| в палитре | на схеме |
Описание
Блок служит для вывода данных, полученных при расчете разбиения отсека турбины по ступеням, в виде треугольников скоростей. Треугольники скоростей строятся для каждой ступени отсека турбины по параметрам из базы данных. По треугольникам скоростей можно получить наглядное представление о режиме работы ступени и ее экономичности.
Блок прикрепляется к блоку-родителю "БТС - Турбонасосные элементы - Отсек турбины". Построение треугольников скоростей производится только при включении в отсеке турбины флага "Расчет разбиения отсека на ступени" и фиксировании пользователем числа ступеней Z.

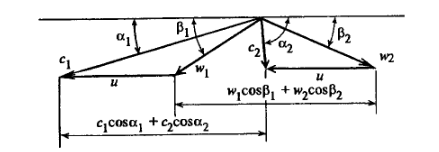

c1 – скорость выхода пара из сопловой решетки;
c2 – скорость выхода пара из рабочей решетки;
u – окружная скорость;
w1 – относительная скорость выхода пара из сопловой решетки;
w2 – относительная скорость выхода пара из рабочей решетки;
α1 – угол выхода потока из сопловой решетки;
α2 – угол выхода потока из рабочей решетки;
β1 – угол относительной скорости выхода потока из сопловой решетки;
β2 – угол относительной скорости выхода потока из рабочей решетки.
Рядом с графическим контейнером блока и на нем выводятся следующие параметры:
| Название | Имя |
| Скорость выхода пара из сопловой решетки, м/с | c1 |
| Скорость выхода пара из рабочей решетки, м/с | c2 |
| Окружная скорость, м/с | u |
| Относительная скорость выхода пара из сопловой решетки, м/с | w1 |
| Относительная скорость выхода пара из рабочей решетки, м/с | w2 |
| Угол выхода потока из сопловой решетки | α1 |
| Угол выхода потока из рабочей решетки | α2 |
| Угол относительной скорости выхода потока из сопловой решетки | β1 |
| Угол относительной скорости выхода потока из рабочей решетки | β2 |
Входные порты
Блок не имеет входных портов.
Выходные порты
Блок не имеет выходных портов.
Свойства
| Название | Имя | Описание | По умолчанию | Тип данных |
|---|---|---|---|---|
| Имя отсека в БД | bd_name | Имя блока-родителя в базе данных | t1_otsek1 | Строка |
| Максимальная скорость, м/с | Vmax | Задает значение максимальной скорости, которая может встречаться в графическом изображении. Служит для задания масштаба изображения (чтобы никакой из векторов не вышел за рамки графического изображения). | 400 | Вещественное |
| Шрифт | Fnt | Задает шрифт для выводимых блоком параметров | Cambria | Шрифт |
| Толщина линий | LW | Задает толщину линий на графике | 2 | Целое |
| Цвет линий | cl_lines | Задает цвет линий на графике | 0 | Цвет |
| Цвет фона | cl_fon | Задает цвет фона для графика | 16777215 | Цвет |
Параметры
Блок не имеет параметров.
Примеры
- Пример
