Процесс расширения в hs-диаграмме
 |
 |
|
| в палитре | на схеме |
Описание

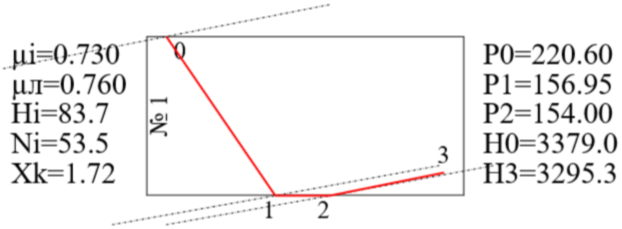

Блок служит для вывода данных, полученных при расчете разбиения отсека турбины по ступеням, в виде процесса расширения пара в hs-диаграмме.
На данном процессе можно наблюдать изменение параметров в ступенях отсека турбины.
Параметры в точке 0 - параметры пара на входе в ступень.
Параметры в точке 1 - параметры на выходе из сопловой решетки.
Параметры в точке 2 - параметры на выходе из рабочей решетки.
Параметры в точке 3 - параметры на выходе из ступени с учетом потерь.
Весь процесс строится с учетом относительного внутреннего КПД отсека турбины, по параметрам из базы данных.
Блок прикрепляется к блоку-родителю "БТС - Турбонасосные элементы - Отсек турбины". Построение процесса расширения в hs-диаграмме производится только при включении в отсеке турбины флага "Расчет разбиения отсека на ступени" и фиксировании пользователем числа ступеней Z.
| Название | Имя |
| Относительный внутренний КПД | ηi |
| Относительный лопаточный КПД | ηл |
| Действительный теплоперепад, кДж/кг | Hi |
| Мощность, МВт | Ni |
| Конечная степень сухости | Xk |
| Давление в точке 0, МПа | P0 |
| Давление в точке 1, МПа | P1 |
| Давление в точке 2, МПа | P2 |
| Энтальпия в точке 0, кДж/кг | H0 |
| Энтальпия в точке 3, кДж/кг | H3 |
Входные порты
Блок не имеет входных портов.
Выходные порты
Блок не имеет выходных портов.
Свойства
| Название | Имя | Описание | По умолчанию | Тип данных |
|---|---|---|---|---|
| Имя отсека в БД | bd_name | Имя блока-родителя в базе данных | t1_otsek1 | Строка |
| Шрифт для надписей | Fnt | Задает шрифт для выводимых в блоке надписей | 400 | Шрифт |
| Шрифт для параметров | Fnt1 | Задает шрифт для выводимых блоком параметров | Cambria | Шрифт |
| Толщина линий | LW | Задает толщину линий на графике | 2 | Целое |
| Цвет для линии расширения | cl_kpd | Задает цвет линии расширения на графике | 255 | Цвет |
| Цвет для других линий | cl_lines | Задает цвет остальных линий на графике | 0 | Цвет |
| Цвет фона | cl_fon | Задает цвет фона для графика | 16777215 | Цвет |
Параметры
Блок не имеет параметров.
Примеры
- Пример
