Поле таблицы параметров

в палитре на схеме

Описание

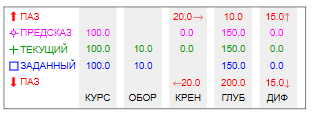

Блок предназначен для визуализации поля таблицы параметров. Блок отображает текущие, заданные и предсказанные значения курса, крена, глубины, дифферента и оборотов гребного винта (движителя), а также противоаварийные уставки крена, глубины и дифферента. Значения параметров в таблице отображаются следующим образом:
  • текущие значения – символом темно-зеленого креста;
  • предсказанные значения – символом розового креста;
  • заданные значения – символом синего квадрата.

Входные порты

Блок не имеет входных портов.

Выходные порты

Блок не имеет выходных портов.

Свойства

Название Имя Описание По умолчанию Тип данных
Параметр угла курса Группа свойств, которая отвечает за отображение значений угла курса
Предсказанный курс PredCourse Прогнозируемое значение угла курса. Свойство доступно, если активирован режим "Отображение предсказанного значения" 100 Вещественное
Текущий курс Course Текущее значение угла курса 100 Вещественное
Заданный курс ZadCourse Заданное значение угла курса 100 Вещественное
Параметры оборотов Группа свойств, которая отвечает за отображение значений количества оборотов гребного винта (движителя)
Текущие обороты N Текущее значение количество оборотов гребного винта (движителя). Свойство доступно, если активирован режим "Отображение оборотов" 10 Вещественное
Заданные обороты ZadN Заданное значение количества оборотов гребного винта (движителя). Свойство доступно, если активирован режим "Отображение оборотов" 10 Вещественное
Параметр угла крена Группа свойств, которая отвечает за отображение значений угла крена
Аварийная уставка по крену PazTheta Значение аварийной уставки по крену, при достижении которой происходит выявление аварии. Свойство доступно, если активирован режим "Отображение аварийных уставок по крену" 20 Вещественное
Предсказанный крен PredTheta Прогнозируемое значение угла крена. Свойство доступно, если активирован режим "Отображение предсказанного значения" 0 Вещественное
Текущий крен Theta Текущее значение угла крена 0 Вещественное
Параметр глубины погружения Группа свойств, которая отвечает за отображение значений глубины погружения
Аварийная уставка по глубине (верхняя) PazEtaUp Значение верхней аварийной уставки по глубине, при достижении которой происходит выявление аварии. Свойство доступно, если активирован режим "Отображение аварийных уставок по глубине и дифференту" 10 Вещественное
Предсказанная глубина PredEta Прогнозируемое значение глубины погружения. Свойство доступно, если активирован режим "Отображение предсказанного значения" 150 Вещественное
Текущая глубина Eta Текущее значение глубины погружения 150 Вещественное
Заданная глубина ZadEta Заданное значение глубины погружения 150 Вещественное
Аварийная уставка по глубине (нижняя) PazEtaDown Значение нижней аварийной уставки по глубине, при достижении которой происходит выявление аварии. Свойство доступно, если активирован режим "Отображение аварийных уставок по глубине и дифференту" 200 Вещественное
Параметр угла дифферента Группа свойств, которая отвечает за отображение значений угла дифферента
Аварийная уставка по дифференту PazPsi Значение аварийной уставки по дифференту, при достижении которой происходит выявление аварии. Свойство доступно, если активирован режим "Отображение аварийных уставок по глубине и дифференту" 15 Вещественное
Предсказанный дифферент PredPsi Прогнозируемое значение параметра угла дифферента. Свойство доступно, если активирован режим "Отображение предсказанного значения" 0 Вещественное
Текущий дифферент Psi Текущее значение угла дифферента 0 Вещественное
Заданный дифферент ZadPsi Заданное значение параметра угла дифферента. Свойство доступно, если активирован режим "Отображение заданного значения дифферента" 0 Вещественное
Настройки отображения параметров таблицы Группа свойств, которая отвечает за настройку отображения значений параметров в таблице
Отображение предсказанного значения VisiblePredValue Режим отображения всех предсказанных значений в таблице параметров Да Двоичное
Отображение оборотов VisibleShaftLine Режим отображения значений количества оборотов гребного винта (движителя) в таблице параметров Да Двоичное
Отображение аварийных уставок по глубине и дифференту VisiblePaz1 Режим отображения значений аварийных уставок по глубине и дифференту в таблице параметров Да Двоичное
Отображение аварийных уставок по крену VisiblePaz5 Режим отображения значений аварийных уставок по крену в таблице параметров Да Двоичное
Отображение заданного значения дифферента VisibleZadPsi Режим отображения значения заданного дифферента в таблице параметров Да Двоичное
Настройки отображения сетки таблицы Группа параметров, которая отвечает за настройку отображения сетки таблицы
Отображение сетки ShowGrid Режим отображения вертикальной сетки в таблице параметров Да Двоичное
Цвет сетки ColorGrid Задает цвет вертикальной сетки в таблице параметров. Свойство доступно, если активирован режим "Отображение сетки" 14737632 Цвет
Прозрачность сетки OpacityGrid Задает степень прозрачности вертикальной сетки в таблице параметров. Свойство доступно, если активирован режим "Отображение сетки" 0.5 Вещественное
Показ рамки ShowBorder Признак отображения обрамляющей рамки Да Двоичное

Параметры

Блок не имеет параметров.

Примеры

Примеры использования блока:
