Поле сравнительной оценки текущих показаний
 |
 |
|

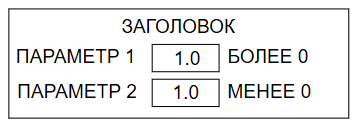

| в палитре | на схеме |
Описание
Блок предназначен для визуализации поля текущих значений считываемых параметров и сравнительной оценки их значений. Наименования параметров и текст с оценкой их значений задаются в свойствах блока.
Входные порты
Блок не имеет входных портов.
Выходные порты
Блок не имеет выходных портов.
Свойства
| Название | Имя | Описание | По умолчанию | Тип данных |
|---|---|---|---|---|
| Параметр 1...2 | Группа параметров, которая отвечает за отображение значений параметров и сравнительной оценки их значений | |||
| Значение параметра 1…2 | ValueParam1…2 | Текущее значение считываемого параметра. Для формирования сравнительной оценки данное значение сравнивается с уставкой | 1...-1 | Вещественное |
| Пороговое значение 1…2 | ThresholdParam1…2 | Значение уставки для сравнения с текущим значением параметра и формирования сравнительной оценки | 0 | Вещественное |
| Имя параметра 1…2 | NameParam1…2 | Текстовое значение названия параметра | ПАРАМЕТР 1…2 | Текст |
| Подпись параметра 1…2 при превышении порога | TextUpParam1…2 | Текстовое значение оценки значения параметра, отображаемое при превышении уставки | БОЛЕЕ 0 | Текст |
| Подпись параметра 1…2 при отставании от порога | TextDownParam1…2 | Текстовое значение оценки значения параметра, отображаемое при отставании от уставки | МЕНЕЕ 0 | Текст |
| Количество знаков после запятой параметра 1…2 | DigitsValParam1…2 | Количество отображаемых символов после запятой для значения считываемого параметра | 1 | Вещественное |
| Количество значащих цифр параметра 1…2 | PrecitionValParam1…2 | Требуемая точность отображения значения считываемого параметра | 1 | Вещественное |
| Заголовок поля | FieldTitle | Текстовое значение заголовка поля | ЗАГОЛОВОК | Текст |
| Показ рамки | ShowBorder | Признак отображения обрамляющей рамки | Да | Двоичное |
Параметры
Блок не имеет параметров.
Примеры
Примеры использования блока:
