ЭЦС - Выпрямитель 3-фазный (1 л. сх.)

|Си|
в палитре на схеме

Блок реализует модель выпрямителя. Используется совместно c элементами библиотеки "ЭЦ - Статика (ЭЦС) v2.0" и "ЭЦ - Динамика (ЭЦД) 2.0".

Модель выпрямителя является упрощенной и построена на основе внешних характеристик трехфазного преобразователя (оперируется действующими и средними значениями величин). Структурная схема модели приведена на рисунке 1.

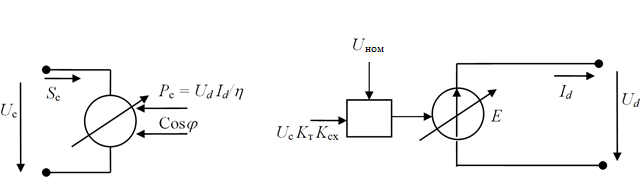

Рис. 1. Структурная схема выпрямителя
где:
  • Uc – напряжение питающей сети;
  • Sc, Pс – потребляемая из питающей сети полная и активная мощность;
  • cos φ – коэффициент мощности, потребляемой из питающей сети;
  • Ud, Id – выпрямленные напряжение и ток;
  • Uном – уставка по напряжению, равная номинальному выходному напряжению;
  • Kт – коэффициент трансформации промежуточного трансформатора;
  • Kсх – коэффициент схемы, принят равным 2,34 (для мостовой схемы).

Модель разделена на два независимых электрических контура. Первый со стороны переменного тока, второй со стороны постоянного тока.

Со стороны переменного тока выпрямитель является нагрузкой. При моделировании нагрузки принимается что она симметрична. Напряжение для определения мощностей принимается равным напряжению прямой последовательности. Расчет может производиться в комплексных числах, как основной, и в мгновенных значениях, в качестве дополнительной возможности.

Со стороны постоянного тока выпрямитель является источником напряжения, при этом должны использоваться элементы библиотеки "ЭЦ - Динамика (ЭЦД) 2.0" и должен использоваться метод расчета только в мгновенных значениях.

Нелинейная ЭДС E определяется на основе уставки с учетом ограничения по текущему напряжению питающей сети (в расчет принимается коэффициент трансформации промежуточного трансформатора и коэффициент схемы выпрямителя).

Статическая характеристика выпрямителя приведена на рисунке 2.


Рис. 2. Статическая характеристика преобразователя
где:
  • Uном, Iном – номинальные выходные напряжение и ток;
  • Kz – коэффициент короткого замыкания.
На участке до значения тока равному номинальному выходному току с учетом коэффициента короткого замыкания характеристика выпрямителя имеет наклон равный коэффициенту статизма, далее выпрямитель переходит в режим ограничения тока.
Прим.:
В режиме ограничения тока могут быть значительные отклонения от параметров режима реального преобразователя, и для более детального анализа таких режимов необходимы модели, построенные на базе элементов библиотеки "ЭЦ - Динамика (ЭЦД) 2.0".

Значение свойства "Частота" должно соответствовать частоте электрического контура. При необходимости, частоту можно задавать через порт f при значении свойства "Задать частоту через порт" равным "Да".

Метод расчёта (для стороны переменного тока) задается свойством "Метод расчета". При значении "Из настроек контейнера" будет использоваться метод, указанный в блоке "ЭЦС - Контейнер метода расчета", в который входит данный блок. Остальные значения позволяют задавать способ расчёта для блока вне зависимости от свойств контура.

Порты

  • abc – порт трёхфазной однолинейной электрической связи;
  • + – порт электрической связи (постоянный ток);
  • - – порт электрической связи (постоянный ток).

Входные порты

  • f – порт входа математической связи управления значением частоты. (порт входа f появляется при задании значения "Да" свойству "Задать частоту через порт").

Выходные порты

Блок не имеет выходных портов.

Свойства

  • Номинальное входное напряжение, В;
  • Коэффициент трансформации;
  • Номинальное выходное напряжение, В;
  • Номинальный выходной ток, А;
  • Коэффициент короткого замыкания, о.е.;
  • Коэффициент статизма, %;
  • Коэффициент полезного действия, %;
  • Частота, Гц;

Дополнительные:

  • Задать частоту через порт;
  • Цвет – устанавливает цвет УГО блока;
  • Шрифт – устанавливает шрифт текста УГО блока;
  • Метод расчета.

Параметры

  • Выходной ток, А;
  • Выходное напряжение, В;
  • Входной комплексный ток, А;
  • Входной ток, А;
  • Входное комплексное напряжение, В;
  • Входное напряжение, В;
  • Входная активная мощность, Вт.
