ЭЦС - Инвертор автономный 3-фазный (1 л. сх.)

|Си|
в палитре на схеме

Блок реализует модель автономного инвертора. Используется совместно c элементами библиотеки "ЭЦ - Статика (ЭЦС) 2.0" и "ЭЦ - Динамика (ЭЦД) 2.0".

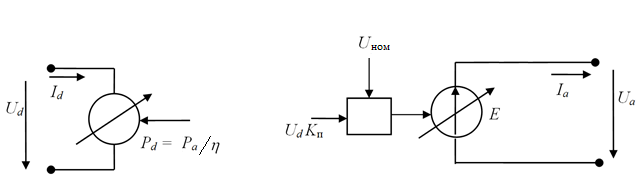

Модель автономного инвертора является упрощенной и построена на основе внешних характеристик преобразователя (оперируется действующими и средними значениями величин). Структурная схема модели приведена на рисунке 1.


Рис. 1. Структурная схема инвертора
где:
  • Ud, Id – выпрямленные напряжение и ток;
  • Pd – потребляемая мощность из сети постоянного тока;
  • Pa – выдаваемая в сеть переменного тока полная и активная мощность;
  • η – коэффициент полезного действия;
  • Uном – уставка по напряжению, равная номинальному выходному напряжению;
  • Kтр – коэффициент, учитывающий возможную трансформацию напряжения и схему инвертора;
  • Ua, Ia – выходные напряжение и ток инвертора.

Структурная схема приведена на каждую фазу, три таких преобразователя объединены и образуют трехфазную систему по схеме звезда с нулем.

Модель каждой фазы разделена на два независимых электрических контура. Первый со стороны постоянного тока, второй со стороны переменного тока. Со стороны постоянного тока инвертор является нагрузкой (суммарной для трех фаз), при этом должны использоваться элементы библиотеки "ЭЦ - Динамика (ЭЦД) 2.0" и должен использоваться метод расчета только в мгновенных значениях. Со стороны переменного тока инвертор является источником напряжения. Расчет может производиться только в комплексных числах.

Нелинейная ЭДС E определяется на основе уставки с учетом ограничения по текущему напряжению питающей сети (в расчет принимается коэффициент трансформации промежуточного трансформатора).

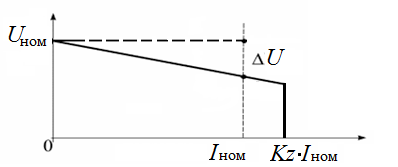

Статическая характеристика выпрямителя приведена на рисунке 2.


Рис. 2. Статическая характеристика преобразователя
где:
  • Uном, Iном – номинальные выходные напряжение и ток;
  • Kz – коэффициент короткого замыкания.
На участке до значения тока равному номинальному выходному току с учетом коэффициента короткого замыкания характеристика выпрямителя имеет наклон равный коэффициенту статизма, далее выпрямитель переходит в режим ограничения тока.
Прим.:
В режиме ограничения тока могут быть значительные отклонения от параметров режима реального преобразователя, и для более детального анализа таких режимов необходимы модели, построенные на базе элементов библиотеки "ЭЦ - Динамика (ЭЦД) 2.0".

Значение свойства "Частота" должно соответствовать частоте электрического контура. При необходимости, частоту можно задавать через порт f при значении свойства "Задать частоту через порт" равным "Да".

Порты

  • abc – порт трёхфазной однолинейной электрической связи;
  • + – порт электрической связи (постоянный ток);
  • - – порт электрической связи (постоянный ток).

Входные порты

Блок не имеет входных портов.

Выходные порты

Блок не имеет выходных портов.

Свойства

  • Номинальное входное напряжение, В;
  • Коэффициент трансформации;
  • Номинальное выходное напряжение, В;
  • Номинальный выходной ток, А;
  • Коэффициент короткого замыкания, о.е.;
  • Коэффициент статизма, %;
  • Коэффициент полезного действия, %;
  • Частота, Гц;
  • Задать частоту через порт;

Дополнительные:

  • Цвет – устанавливает цвет УГО блока;
  • Шрифт – устанавливает шрифт текста УГО блока;
  • Метод расчета.

Параметры

  • Потребляемый ток, А;
  • Входное напряжение, В;
  • Выходной комплексный ток, А;
  • Выходной ток, А;
  • Выходное комплексное напряжение, В;
  • Выходное напряжение, В;
  • Выходная активная мощность, Вт.
