Обратная пила

| Векторизован | Си |
в палитре на схеме

Описание

Блок формирует на выходе периодический линейно убывающий пилообразный сигнал:

где yA, T, y0 – свойства блока, y(t) – выходной сигнал, t – текущее модельное время в секундах, frac(t/T) – дробная часть.

Входные порты

Блок не имеет входных портов.

Выходные порты

Имя Описание Тип линии связи
outport Порт для выходного значения. Математическая

Свойства

Название Имя Описание По умолчанию Тип данных
Размах y yA (высота "зуба" пилы, амплитуда сигнала). [1] Массив
Период, с t T, период следования треугольных импульсов. [10] Массив
Смещение dy y0, ордината основания "зуба" (нижней точки) пилы. [0] Массив
Фаза (опережение), с dt Смещение формы сигнала относительно нулевого момента времени. [0] Массив

Свойства могут быть векторами: yA = [yA 1, yA 2,…,yA n], T = [T1, T2,…,Tn] и y0 = [y0 1, y0 2,…,y0 n], размерности которых должны быть одинаковы, в этом случае на выходе будет также формироваться векторный сигнал:

Параметры

Блок не имеет параметров.

Прим.:
  1. По умолчанию свойства библиотечного блока заданы так, что на выходе блок формирует скалярный сигнал.
  2. Свойства посредством колонки "Формула" могут быть заданы при помощи локальных переменных модели (субмодели) в ее скрипте, при помощи глобальных сигналов проекта в пункте главного меню Сервис → Сигналы..., или сигналов подключаемой базы данных.

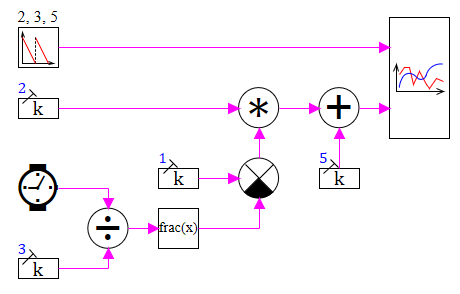

  3. Блок идентичен следующей расчетной схеме (свойства Обратной пилы заданы равными 2, 3 и 5):


    Рис. 1. Эквивалентная схема

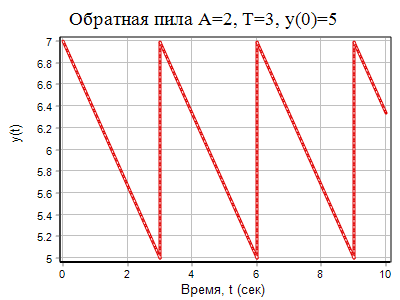

    При этом (в первые 10 секунд) график сигнала на выходе выглядит следующим образом:


    Рис. 2. Выходной сигнал
