Блок реализует модель аккумуляторной батареи. Предназначен для использования в однолинейных
электрических схемах постоянного тока.
Расчетная схема
Модель аккумуляторной батареи основана на схеме
замещения, приведенной на Рис. 1, в которой
учитывается изменение ЭДС аккумулятора от степени разряженности и эффекта поляризации.
Модель обеспечивает расчет напряжения и тока в цепи с аккумуляторной батареей и ее
остаточной емкости (по отношению к номинальной).
Рис. 1. Схема замещения аккумуляторной батареи
Модель аккумуляторной батареи построена на использовании уравнения, описывающего разрядную
(внешнюю) характеристику аккумулятора:
где: E0 = Rвт
∙ Iкз – начальное значение расчетной ЭДС аккумулятора;
СI – значение емкости аккумулятора при постоянном токе разряда
Iр, С10 – значение емкости аккумулятора при
десяти часовом режиме разряда (как правило, это номинальная емкость), 1,18 – коэффициент
запаса по емкости (для стационарных аккумуляторов можно принять от 1,15 до 1,25),
КI – коэффициент уравнения, зависящий от тока разряда. В схеме
замещения нелинейная ЭДС определяться как:
Для удобства использования в больших схемах в модель
АБ встроена модель выключателя с токовой защитой, а также возможность управления выключателем
через панель управления, показанную на Рис. 2.

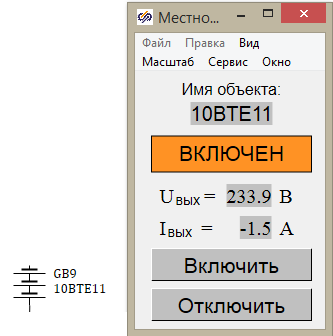

Рис. 2. Панель управления аккумуляторной батареей
Порты
DC (вывод аккумуляторной батареи).
Свойства
Тип аккумуляторов;
Количество элементов (блоков) АБ;
Емкость при разряде длительностью t (вектор значений емкостей; соответствует
вектору времен и конечных напряжений), А·ч;
Длительность разряда t (вектор значений времен;соответствует вектору емкостей и
конечных напряжений), ч;
Конечное напряжение при разряде длительностью t (вектор значений конечных
напряжений;соответствует вектору емкостей и времен), В;
Внутреннее сопротивление, Ом;
Ток короткого замыкания, А
Ток срабатывания защиты, А
Моделировать защитный аппарат (Да/Нет).
Параметры
Напряжение на АБ, В;
Ток АБ, А;
Остаточная емкость АБ (относительно номинальной), А·ч;
