Типовые ошибки

Наиболее часто встречающиеся ошибки и способы их устранения приведены ниже.

  1. "Параметр элемента: Степень открытия, %(State) не может быть вычислен" (Рис. 1). Ошибка связана с тем, что значение свойства было задано с помощью необъявленной переменной или не было задано вообще.

    Устранение: проверьте, объявлена ли переменная, которую вы задаете, или задайте значение свойства.

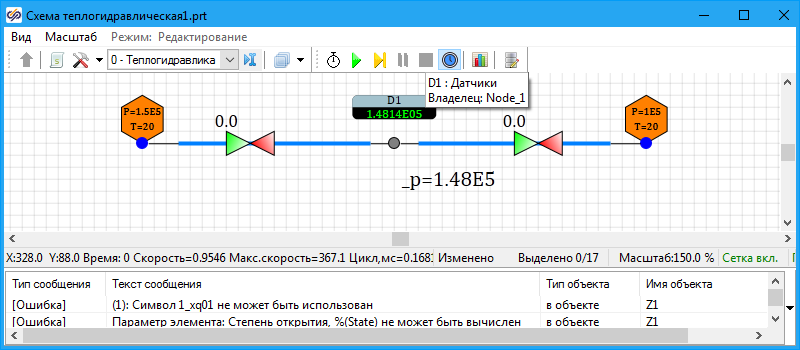

    Рис. 1. Ошибка "Параметр элемента: Степень открытия, %(State) не может быть вычислен"
  2. "В конце выражения стоит неверный символ" (Рис. 2). Ошибка связана с тем, что при задании значения свойства используется неправильный символ разделения целой и дробной частей – запятая (","). Правильным символом разделения является точка (".".)

    Устранение: Исправьте символ разделения целой и дробной частей на правильный.

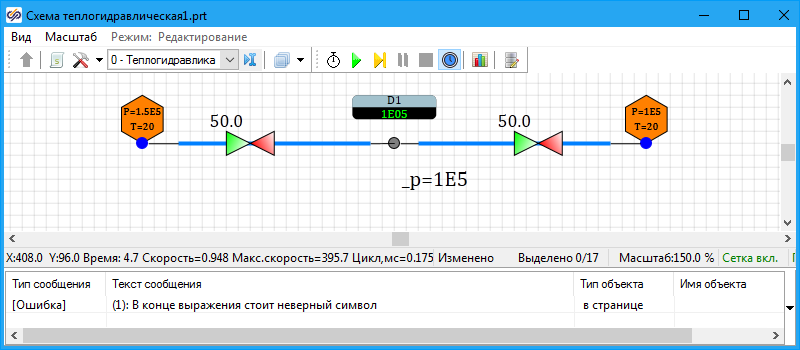

    Рис. 2. Ошибка "В конце выражения стоит неверный символ"
  3. "Канал может соединяться с каналом или с узлом" (Рис. 3). Ошибка связана с тем, что гидравлическая связь, идущая от блока HS – Канал, не связана с блоком HS – Внутренний узел.

    Устранение: Проверьте гидравлические связи, идущие от блоков HS – Канал, и произведите правильную привязку блоков между собой.

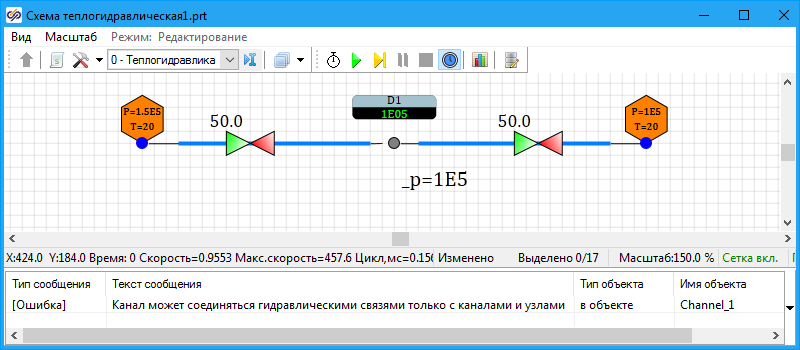

    Рис. 3. Ошибка "Канал может соединяться с каналом или с узлом"
  4. "Блок должен быть установлен на канал в качестве дочернего" (Рис. 4). Ошибка связана с тем, что для блока Задвижка не определен блок-владелец.

    Устранение: определите блок-владелец для блока Задвижка. Для этого войдите в контекстное меню блока Задвижка, выберите пункт Действия - "Сменить владельца" и произведите привязку к блоку HS – Канал.

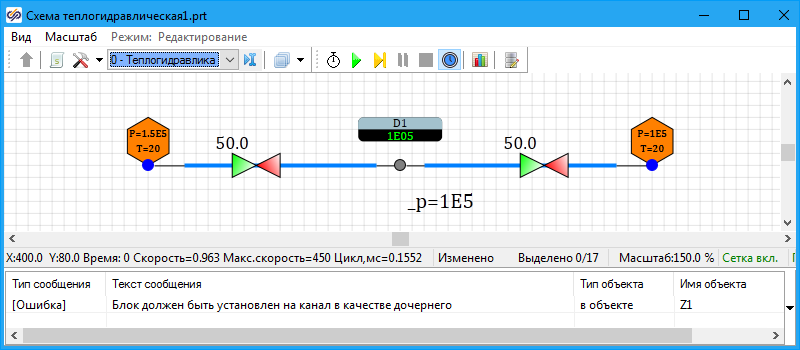

    Рис. 4. Ошибка "Блок должен быть установлен на канал в качестве дочернего"
  5. "Символ parent._p не может быть использован" (Рис. 5). Ошибка связана с тем, что для блока HS – Датчик давления в узле не определен блок-владелец.

    Устранение: определите блок-владелец для блока HS – Датчик давления в узле. Для этого войдите в контекстное меню блока Задвижка, выберите пункт Действия → "Сменить владельца" и произведите привязку к блоку HS – Внутренний узел.

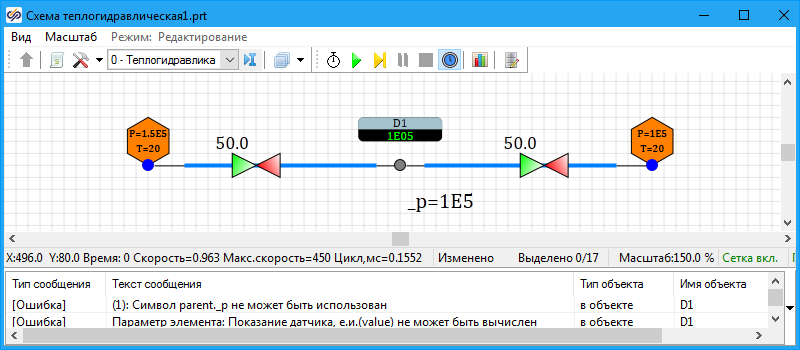

    Рис. 5. Ошибка "Символ parent._p не может быть использован"
  6. В процессе расчета не изменяется отображаемое значение давления в блоке HS – Датчик давления в узле / Не изменяются параметры блока HS – Внутренний узел (Рис. 6 и Рис. 7). Ошибка связана с тем, что блок HS – Внутренний узел не связан гидравлическими связями с блоками HS – Канал.

    Устранение: Проверьте гидравлические связи, идущие от блоков HS – Канал, и произведите правильную привязку блоков между собой.

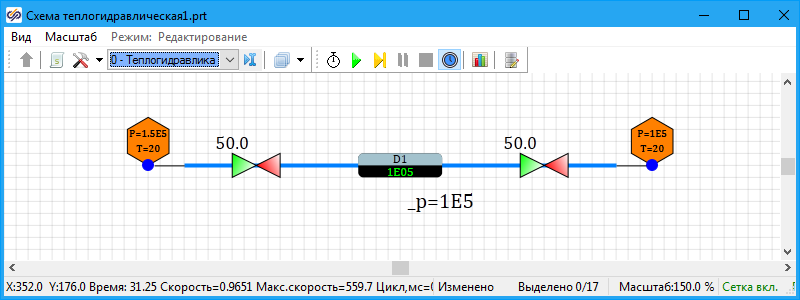

    Рис. 6. Не изменяется отображаемое значение давления в блоке "HS – Датчик P в узле"


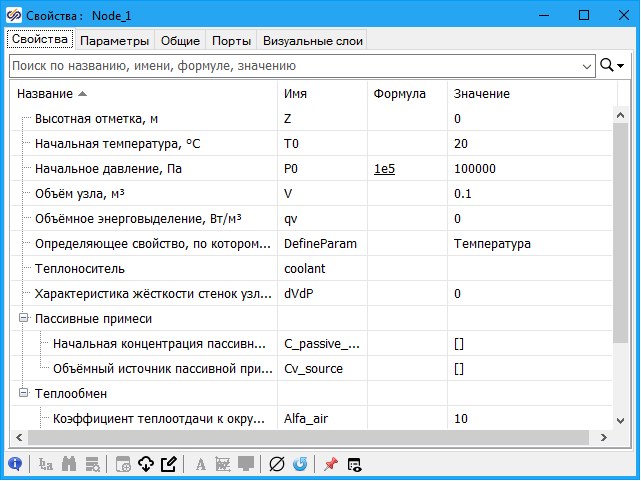

    Рис. 7. Не изменяются параметры в блоке "HS – Внутренний узел"
