Просмотр параметров расчета модели

Большинство блоков обладают параметрами, которые рассчитываются программным ядром соответствующего решателя и отражают текущее значение расчетных переменных, которые характеризуют процесс, происходящий в блоке. Контролируя параметры блока как в числовом, так и в графическом виде, пользователь может анализировать и корректировать работу модели.

Для ознакомления со списком параметров, доступных для данного блока:

1. Одинарным нажатием левой кнопки мыши выделите блок, параметры которого необходимо посмотреть

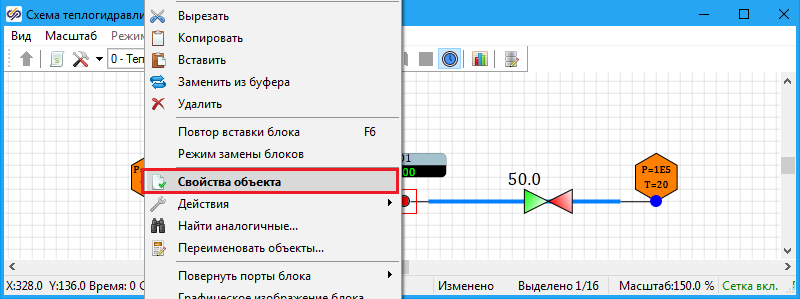

2. Вызовите контекстное меню, в котором выберите пункт Свойства объекта (Рис. 1)

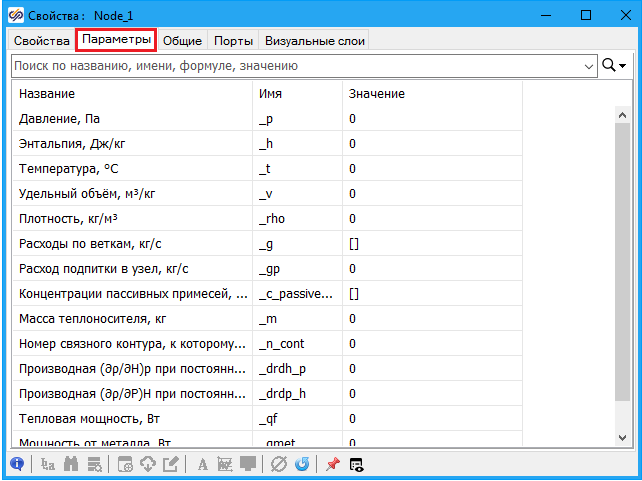

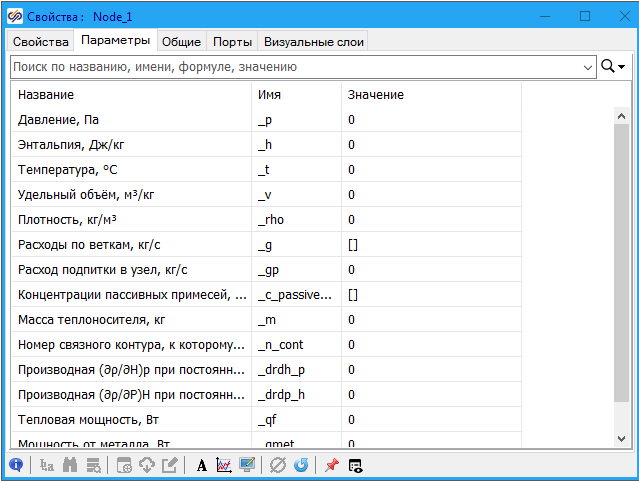

3. Появится окно параметров блока Свойства. На вкладке Параметры данного окна будет доступен список тех параметров, которыми обладает данный блок (Рис. 2)

Применим данный алгоритм для блока HS – Внутренний узел. В результате появится окно Параметры для блока HS – Внутренний узел (Рис. 2).

Рассмотрим сначала процесс организации числового вывода параметров, а затем графического вывода.

Вывод числового значения параметра или параметров блоков доступен в двух вариантах:

1 вариант – вывод в виде подписи

2 вариант – вывод в виде таблицы, формируемой в окне просмотра

Для того, чтобы вывести числовое значение параметра в виде подписи, выполните следующие шаги:

1. Вызовите окно Свойства для блока HS – Внутренний узел
2. Убедитесь, что в появившемся окне выбрана вкладка Параметры

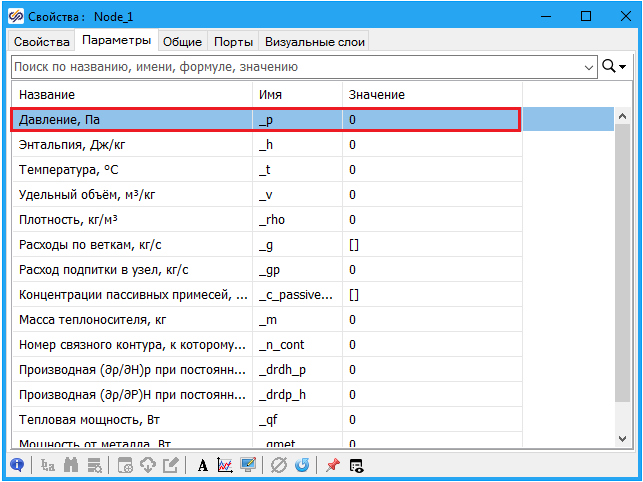

3. Выберите в списке параметр "Давление", при этом выбранный параметр будет подсвечен синим цветом (Рис. 3)

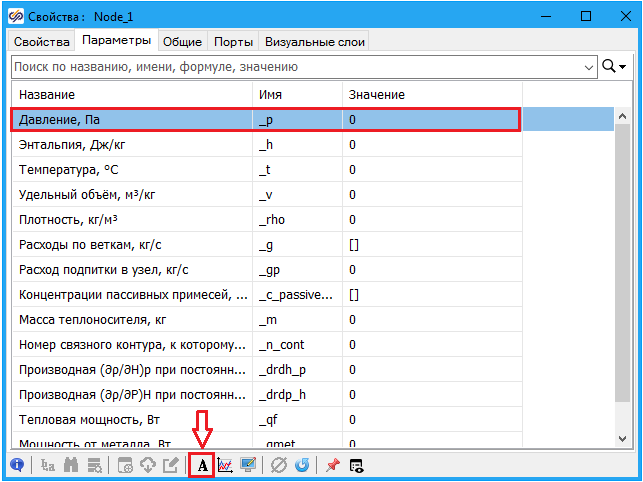

4. На панели кнопок, расположенной в нижней части окна, нажмите кнопку Создать подписи (Рис. 4)









5. Появится окно Подпись объектов (Рис. 5)

   В данном окне обратите внимание на поля "Текст подписи", "Выводимые параметры" и "Имя класса подписи". Поле "Текст подписи" содержит текст, который будет отображаться перед выводимым числовым значением выводимого параметра. Поле "Выводимые параметры" содержит имена тех параметров блока, значения которых будут выведены в числовом виде с помощью данной подписи. Поле "Имя класса подписи" содержит уникальный класс блока.

   Чтобы отображаемое значение изменялось в процессе расчета, должен быть активирован пункт "Включить анимацию".









6. Нажмите кнопку Ok в нижней части окна Подпись объектов для завершения создания подписи

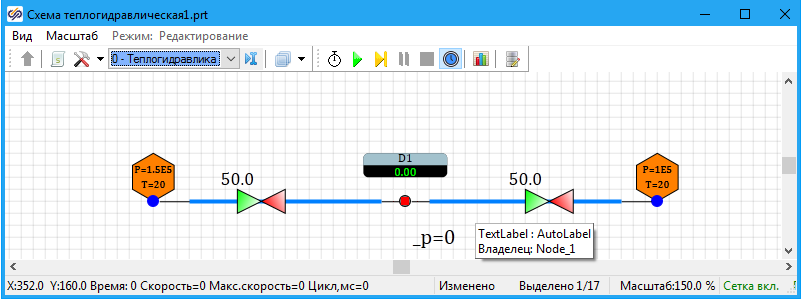

В результате на схемном окне появится новый блок-подчиненный класса "AutoLabel", блоком-владельцем для которого будет блок HS – Внутренний узел (Рис. 6). Данный блок будет считывать значение параметра _p (Давление, Па) блока и отображать его на схемном окне.

При помощи подписи можно реализовать вывод нескольких (или всех) параметров блока: для этого при выборе параметров необходимо зажать клавишу Ctrl, а затем одинарным нажатием левой кнопки мыши выбрать те параметры, вывод которых необходимо осуществить.

Вывод числового значения параметра или параметров блоков при помощи таблицы реализуется следующим образом:

1. Вызовите окно Свойства для блока HS – Внутренний узел
2. Убедитесь, что в появившемся окне выбрана вкладка Параметры
3. Выберите в списке параметр "Давление", при этом выбранный параметр будет подсвечен синим цветом

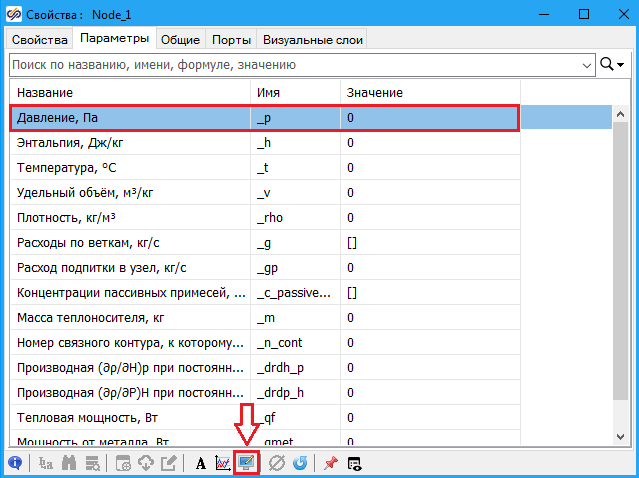

4. На панели кнопок, расположенной в нижней части окна, нажмите кнопку Создать окно просмотра (Рис. 7)









В результате появится окно Окно просмотра с выбранным параметром _p блока HS – Внутренний узел (Рис. 8), в котором в таблице параметров отображается название параметра, имя и текущее значение параметра.

Имя отображаемой переменной в таблице формируется следующим образом: <имя блока><символ разделителя><имя параметра>, где

• имя блока – индивидуальное имя, которым обладает данный блок. Данное имя указано в свойстве "Имя объекта", которое находится в окне Свойства на вкладке Общие
• символ разделителя – символ точки "."
• имя параметра – имя параметра, вывод значения которого необходимо обеспечить

Таким образом переменная параметра давления Node_1._p для блока HS – Внутренний узел с именем Node_1._p сформирована следующим образом:

• Node_1 – значение свойства "Имя объекта" блока HS – Внутренний узел
• . – разделитель
• _p – параметр "Давление, Па" для данного блока

Также как и при выводе параметров при помощи подписи в одном окне просмотра можно реализовать вывод нескольких (или всех) параметров блока, однако важным отличием от предыдущего способа вывода является то, что в одном окне просмотра можно вывести параметры сразу нескольких блоков, в т.ч. разного класса.

Графический вывод параметров доступен при помощи построения графиков. Для того, чтобы построить график какого-либо параметра выполните следующие действия:

1. Вызовите окно Свойства для блока HS – Внутренний узел
2. Убедитесь, что в появившемся окне выбрана вкладка Параметры
3. Выберите в списке параметр "Давление", при этом выбранный параметр будет подсвечен синим цветом

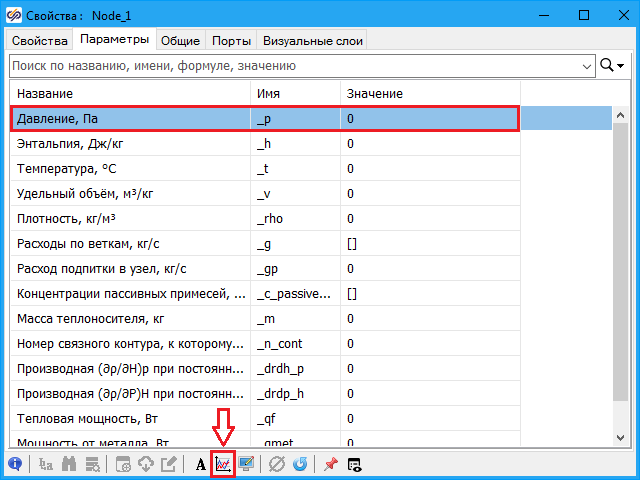

4. На панели кнопок, расположенной в левой части окна, нажмите на кнопку Создать график (Рис. 9).









В результате появится окно Временной график с выбранным параметром _p блока HS – Внутренний узел (Рис. 10), в котором отображается название параметра, имя и текущее значение параметра. Имя отображаемой переменной на графике формируется так же, как и в окне просмотра.

Также можно вывести значения сразу всех параметров блока. Для этого необходимо совершить двойное нажатие левой кнопкой мыши по блоку, когда модель находится в процессе расчета. В результате появится окно Просмотр параметров, в котором в табличном виде отображаются все параметры блока, для которого было вызвано данное окно (Рис. 11).
