Блок Дискретная производная

Расположение

SimInTech\Demo\Графики и исследования\Частотный анализ\Гармонический анализ\Блок Дискретная производная\Блок Дискретная производная.prt

Описание

Данный проект демонстрирует применение блока «Гармонический анализатор» библиотеки «Анализ и оптимизация» для построения АЧХ, ФЧХ, re(w) и im(w) АФЧХ дискретной производной.

На вход блока «Дискретная производная» подается тестовый синусоидальный сигнал с заданными в свойствах блока «Гармонический анализатор» дискретно изменяющейся частотой и амплитудой колебаний.

С помощью блока «Гармонический анализатор» рассчитываются значения амплитудно-частотной характеристики (АЧХ), фазо-частотной характеристики (ФЧХ), действительной и мнимой части амплитудно-фазовой частотной характеристики (re(w) и im(w)) исследуемой системы.

С помощью блоков «Фазовый портрет» с подписями «АЧХ», «ФЧХ», «re(w)» и «im(w)» строятся графики амплитудно-частотной (Рисунок 1) и фазо-частотной характеристик (Рисунок 2) системы, действительной (Рисунок 3) и мнимой части (Рисунок 4) амплитудно-фазовой частотной характеристики системы соответственно.

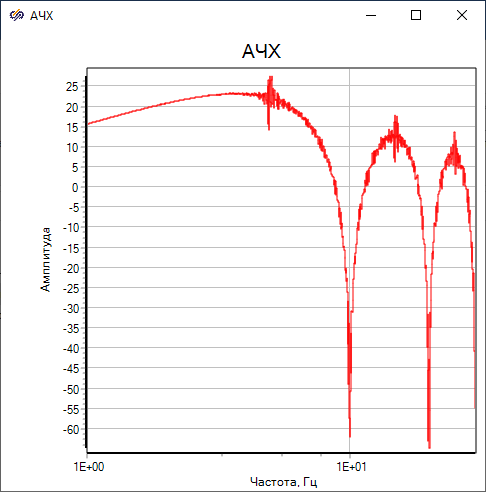

Рисунок 1. График АЧХ системы.

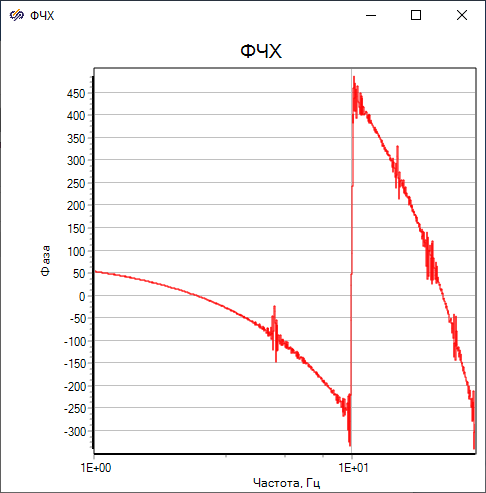

Рисунок 2. График ФЧХ системы.

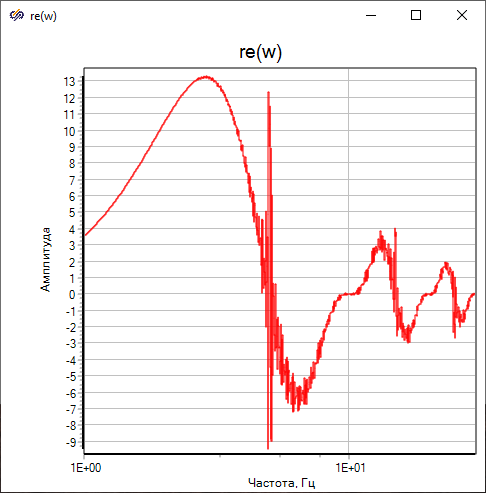

Рисунок 3. График re(w) АФЧХ системы.

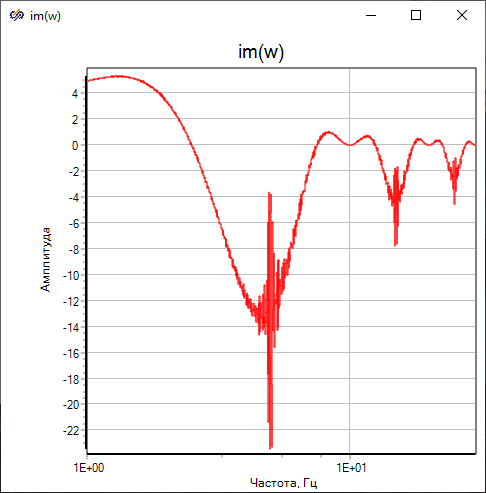

Рисунок 4. График im(w) АФЧХ системы.
