Отсек турбины

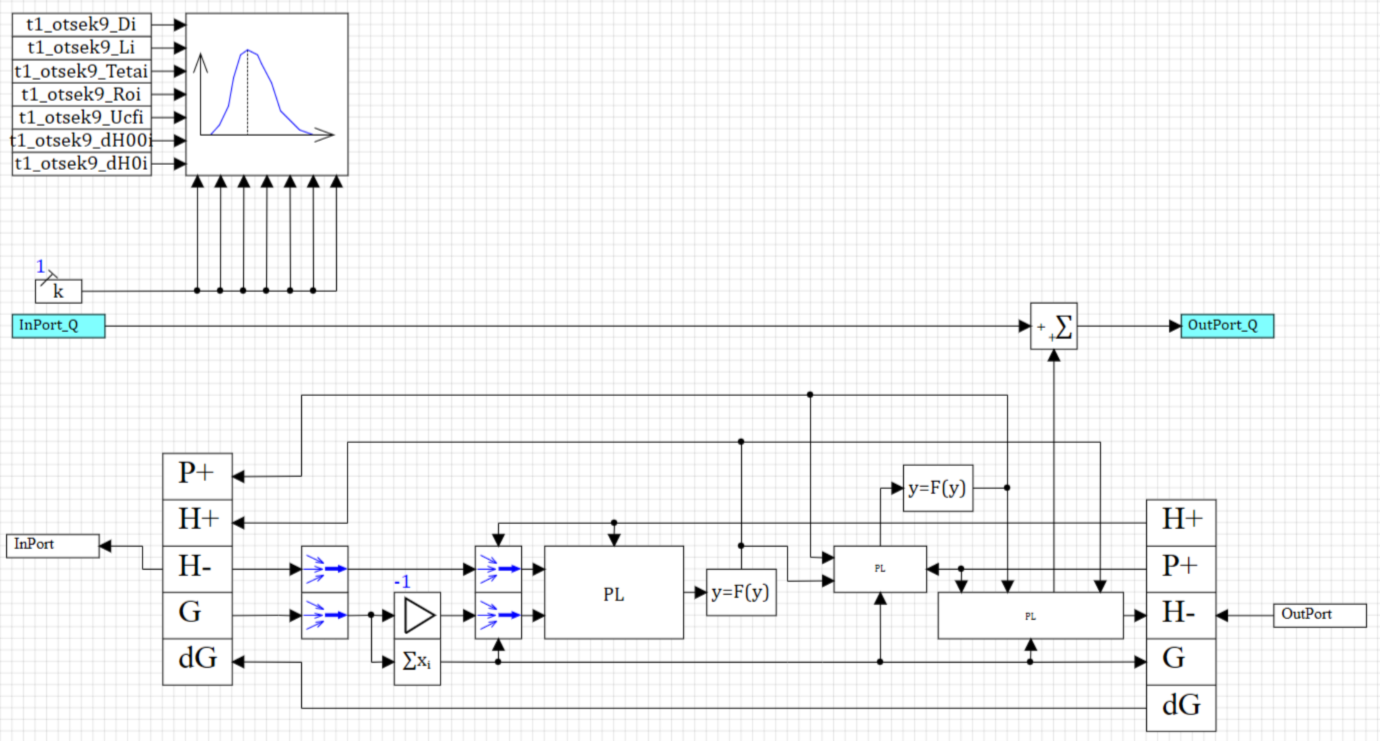

H – энтальпия теплоносителя на входе в турбину;

G – расход через турбину;

H₊ – энтальпия, поступающая на порт "Вход";

N – число каналов, подсоединенных к порту "Выход".

Давление на входе в турбину известно (поступает на вход по связи типа "БТС").

H₀ – энтальпия теплоносителя на входе в турбину;

P₀ – давление теплоносителя на входе в турбину;

s₀ – энтропия теплоносителя на входе в турбину;

P₂ – давление теплоносителя на выходе из турбины;

H_1t – теоретическая энтальпия теплоносителя на выходе из турбины;

H₂ – энтальпия теплоносителя на выходе из турбины с учетом КПД;

η_i – относительный внутренний КПД турбины.

Относительный внутренний КПД отсека турбины рассчитывается в зависимости от значения флага "KPD_Type", задаваемого в свойствах блока.

В номинальном режиме давление на входе в турбину берется из исходных данных (свойство "P0"). В переменных режимах для вычисления давления на входе в турбину используется формула Стодолы - Флюгеля:

P₀ – давление на входе в турбину в текущем режиме;

T₀ – температура на входе в турбину в текущем режиме;

x₀ – массовое паросодержание на входе в турбину в текущем режиме;

G – расход в текущем режиме;

P⁰₀ – давление на входе в турбину, полученное при расчете номинального режима;

T⁰₀ – температура на входе в турбину, полученная при расчете номинального режима;

x⁰₀ – массовое паросодержание на входе в турбину, полученное при расчете номинального режима;

G⁰ – расход, полученный при расчете номинального режима;

P⁰₂ – давление на выходе из турбины, полученное при расчете номинального режима;

P₂ – давление на выходе из турбины в текущем режиме.
