Теплообменник
 |
 |
|
| в палитре | на схеме |
Описание

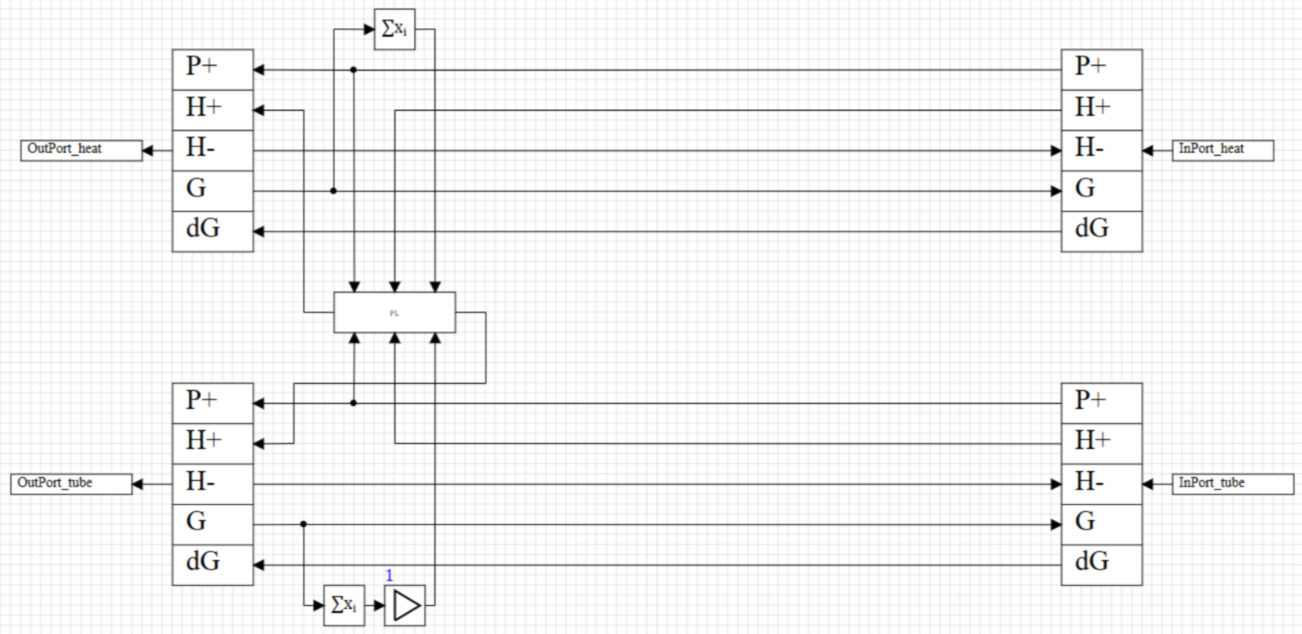

Блок реализует модель поверхностного теплообменника в упрощенном виде. На входы блока поступают, с одной стороны, нагреваемая среда, с другой - охлаждаемая среда.
Для определенности дальнейшего изложения условно будем считать, что нагреваемая среда течет в трубном пространстве теплообменника, а охлаждаемая среда - в межтрубном пространстве. Параметры охлаждаемой среды будем обозначать индексом "1", а нагреваемой - индексом "2". Параметры соответствующей среды на входе теплообменника будем обозначать индексом "in", а на выходе - индексом "ou".
Уравнения баланса мощностей в теплообменнике
G – расход теплоносителя;
Q – мощность теплообмена;
cp – массовая удельная теплоемкость теплоносителя;
T – температура теплоносителя;
η – эффективность теплообменника.
Таким образом, при эффективности теплообменника, равной 1, либо выходная температура охлаждаемой среды будет равна входной температуре нагреваемой среды (если G·cp для охлаждаемой среды будет минимальным), либо выходная температура нагреваемой среды будет равна входной температуре охлаждаемой среды (если G·cp для нагреваемой среды будет минимальным).
Зная расходы и температуры сред на входе в теплообменник, из двух уравнений теплового баланса определяются температуры и, соответственно, энтальпии нагреваемой и охлаждаемой среды на выходе теплообменника.
По значениям температур рассчитываются мощность теплообменника и значение недогрева.
Входные порты
| Имя | Описание | Тип линии связи |
|---|---|---|
| Вход межтрубье | Порт входа типа "БТС", в который входит охлаждаемая среда | Математическая |
| Вход трубчатка |
Порт входа типа "БТС", в который входит нагревая среда |
Математическая |
Выходные порты
| Имя | Описание | Тип линии связи |
|---|---|---|
| Выход межтрубье | Порт выхода типа "БТС", из которого выходит охлаждаемая среда | Математическая |
| Выход трубчатка | Порт выхода типа "БТС", из которого выходит нагревая среда | Математическая |
Свойства
| Название | Имя | Описание | По умолчанию | Тип данных |
|---|---|---|---|---|
| Коэффициент эффективности ТО | eff | Определяет эффективность теплообменника | 0.99 | Вещественное |
| Цвет | Cl | Определяет цвет блока на схеме | 16744448 | Цвет |
Параметры
| Название | Имя | Описание | Тип данных |
|---|---|---|---|
| Температура на входе межтрубья, С | _T1in | Значение температуры теплоносителя на входе в межтрубное пространство ТА | Вещественное |
| Температура на выходе межтрубья, С | _T1ou | Значение температуры теплоносителя на выходе из межтрубного пространства ТА | Вещественное |
| Расход в межтрубье, кг/с | _G1 | Значение расхода теплоносителя в межтрубном пространстве ТА | Вещественное |
| Температура на входе трубчатки, С | _T2in | Значение температуры теплоносителя на входе в трубное пространство ТА | Вещественное |
| Температура на выходе трубчатки, С | _T2ou | Значение температуры теплоносителя на выходе из трубного пространства ТА | Вещественное |
| Расход в трубчатке, кг/с | _G2 | Значение расхода теплоносителя в трубном пространстве ТА | Вещественное |
| Недогрев, С | _dT | Значение недогрева выходной температуры нагреваемой среды до входной температуры охлаждаемой среды | Вещественное |
| Мощность, МВт | _Q | Значение мощности теплообменного аппарата | Вещественное |
Примеры
- Пример
