ЭЦС - Ключ 3-фазный (1 л. сх.)

|Си|
в палитре на схеме

Блок реализует модель трехфазного ключа с визуализацией коммутационного состояния. Используется совместно c элементами библиотеки "ЭЦ - Статика (ЭЦС) 2.0".

Схема замещения каждой фазы ключа представлена активным сопротивлением, изменяющимся в зависимости от коммутационного состояния.

Ключ имеет пофазное управление, а управляющий сигнал должен содержать вектор значений размерностью 3 [CA, CB, CC]. Значение управляющего сигнала равное 1 соответствует замкнутому состоянию ключа, 0 разомкнутому.

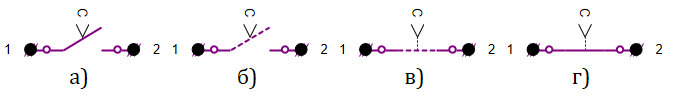

В зависимости от коммутационного состояния фаз ключ изменяет свое визуальное представление на схеме. Варианты отображения трехфазного ключа представлены на рисунке 1.


где:
  • a – все фазы разомкнуты;
  • b – замкнута одна фаза;
  • c – замкнуты две фазы;
  • d – все фазы замкнуты.
Рис. 1. Представление блока "ЭЦД - Ключ 3-фазный (1 л. сх)" в зависимости от коммутационного состояния

Вектор значений параметра "Состояние" равен вектору управляющего сигнала.

Свойство блока "Показывать число фаз" предоставляет возможность выбора варианта отображения штрихов трехфазной цепи. Свойство может принимать следующие значения: "Не показывать", "Слева", "Справа" и "С двух сторон".

За положительное направление тока принято направление от порта "1" к порту "2".

Дополнительной опцией блока является возможность использования его для расчёта в мгновенных значениях.

Метод расчёта задается свойством "Метод расчета". При значении "Из настроек контейнера" будет использоваться метод, указанный в блоке "ЭЦС - Контейнер метода расчета", в который входит данный блок. Остальные значения позволяют задавать способ расчёта для блока вне зависимости от свойств контура.

Порты

  • 1 – порт трехфазной однолинейной электрической связи;
  • 2 – порт трехфазной однолинейной электрической связи.

Входные порты

  • C – порт входа математической связи управления коммутационным состоянием ключа.

Выходные порты

Блок не имеет выходных портов.

Свойства

  • Сопротивление контакта, Ом;
  • Сопротивление в разомкнутом состоянии, Ом;

Дополнительные:

  • Показывать число фаз;
  • Цвет – устанавливает цвет УГО блока;
  • Метод расчета.

Параметры

  • Ток комплексный [Ia, Ib, Ic] (rms), А*;
  • Ток [Ia, Ib, Ic] (rms/inst), А**;
  • Состояние.

*Отображает значение в комплексной форме при расчёте в комплексных числах; величина параметра равна нулю при расчёте в мгновенных значениях.

** Отображает действующее значение при расчёте в комплексных числах; мгновенное значение при расчёте в мгновенных значениях.
