Добавление блоков на схему

В SimInTech существует разделение блоков на блоки-владельцы и блоки-подчиненные.

Блоки-владельцы – блоки, размещаемые непосредственно в рабочей области окна проекта, при помощи которых формируется расчетная схема и в которые могут быть вставлены другие (подчинённые) блоки.

Блоки-подчинённые – блоки, которые обязательно должны устанавливаться в другие блоки, ранее размещенные в рабочей области окна проекта. Для подчинённых блоков как правило определён перечень типов блоков, которые могут служить для них владельцами. Перечень находится на странице блока в справочной системе SimInTech.

Блоки-подчиненные служат для решения следующих задач:

  • графическое отображение свойств и параметров блока-владельца
  • задание свойств блока-владельца (в том числе в процессе расчета модели)
  • влияние на расчет математической модели блока

Составной блок HS – Граничное условие, который был ранее добавлен нами в расчетную область окна проекта, содержит в себе блок-владелец и блок-подчиненный:

  • блок HS – Граничный узел в виде точки синего цвета является блоком-владельцем
  • блок HS – Графическое изображение для граничного условия в виде шестиугольника оранжевого цвета с отображением давления и температуры является блоком-подчиненным

Владельца подчиненного блока легко увидеть во всплывающей подсказке, которая появляется при наведении курсора мыши на блок в режиме редактирования схемы (Рис. 1). Блок HS – Графическое изображение для граничного условия решает для блока HS – Граничный узел задачу отображения свойств "Давление, Па" и "Температура, С" в числовом виде.

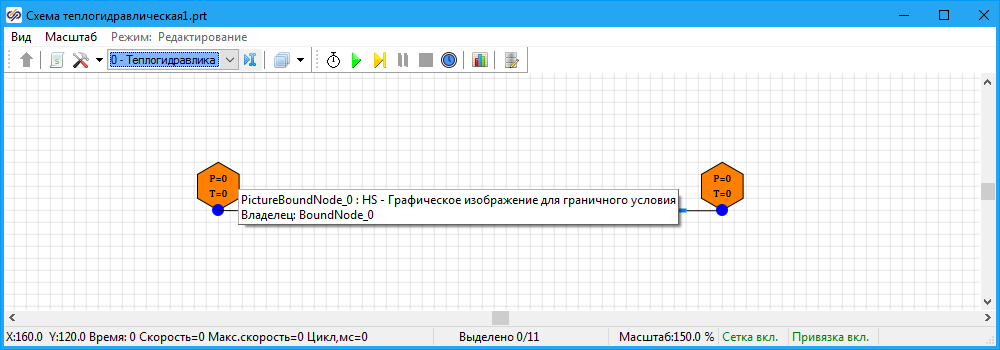

Рис. 1. Всплывающая подсказка для блока "HS – Графическое изображение для граничного условия"

Также для блока-подчиненного можно выделить блока-владельца, воспользовавшись пунктом Действия контекстного меню. Для этого:

  1. Выделите блок-подчиненный
  2. Одинарным нажатием правой кнопки мыши вызовите контекстное меню, в котором выберите пункт Действия - Показать владельца, в результате чего в рабочей области схемного окна красной рамкой будет выделен блок-владелец (Рис. 2).

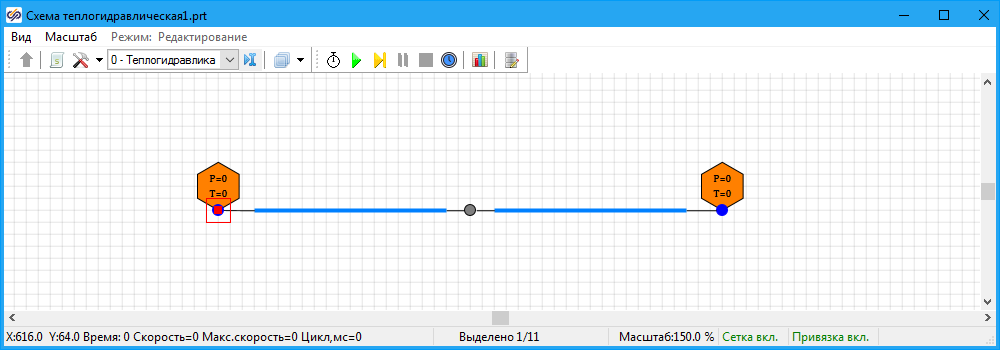

    Рис. 2. Выделение блока-владельца после использования пункта "Показать владельца" контекстного меню "Действия", вызванного для блока-подчиненного

Для того, чтобы управлять давлением в промежуточном узле, нам необходимо изменять величину гидравлического сопротивления на трубопроводах, соединенных с промежуточным узлом. В расчетной модели, которую мы создаем в данном упражнении это можно сделать либо изменением значения свойства "Прямое местное сопротивление" для блоков HS – Канал, либо установкой одного из блоков-подчиненных, которые могут воздействовать на гидравлическое сопротивление блока. К таким блокам относится блок Задвижка, который находится в подменю Арматура на вкладке Теплогидравлика.

Блок Задвижка является блоком-подчиненным по отношению к следующим типам блоков:

  • HS – Канал
  • HS – Труба
  • HS – Кольцевой зазор

Для установки данного блока в расчетную область окна проекта и определения блока-владельца для данного блока выполните следующий действия:

  1. Совершите одинарное нажатие левой кнопкой мыши по подменю Арматура, в результате чего появится список блоков, находящихся в данном подменю
  2. Совершите одинарное нажатие левой кнопкой мыши по блоку Задвижка;

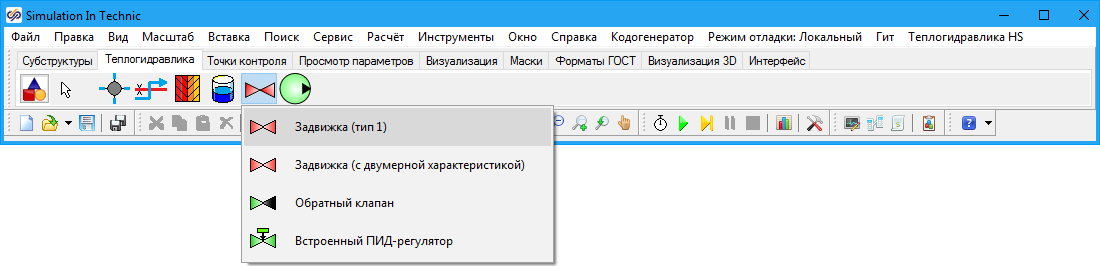

    Рис. 3. Блок "HS - Задвижка"
  3. Переведите курсор мыши на рабочую область проекта. В рабочей области возникнет графическое изображение блока Задвижка, которое будет следовать за указателем мыши
  4. Подведите блок Задвижка к блоку HS – Канал, который находится в левой части рабочей области окна проекта (Рис. 4), таким образом, чтобы блок-подчиненный располагался поверх блока-владельца

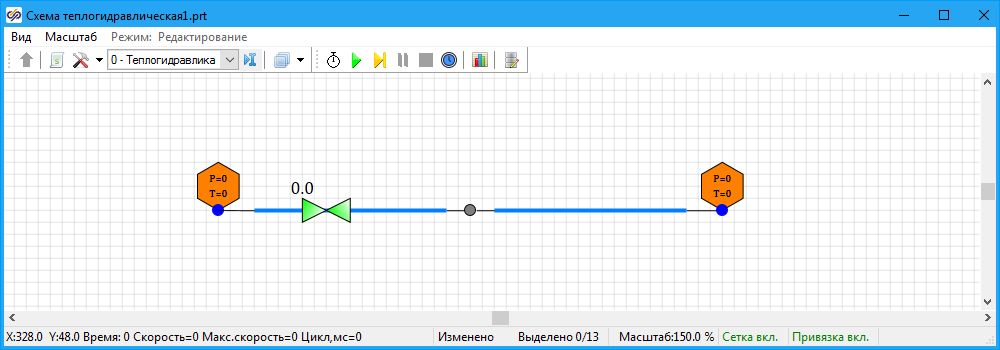

    Рис. 4. Установка в расчетную область блока "HS - Задвижка"
  5. Совершите одинарное нажатие левой кнопкой мыши, в результате чего блоки будут связаны между собой. После завершения привязки у блока Задвижка в расчетной области начнет отображаться имя блока и во всплывающей подсказке будет указан владелец (Рис. 5)

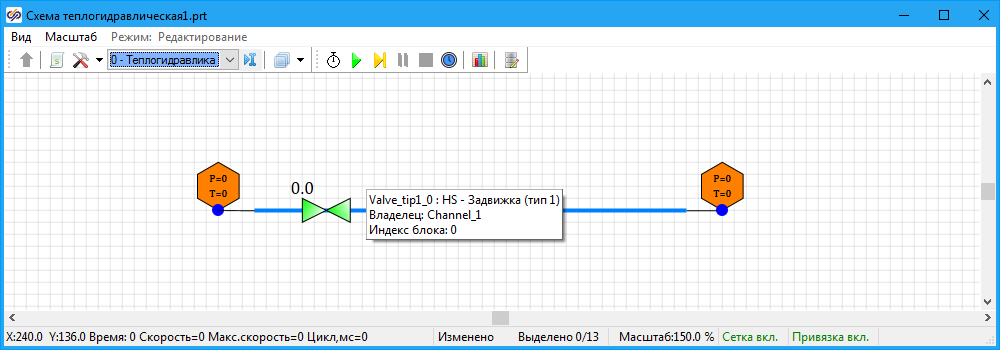

    Рис. 5. Всплывающая подсказка для блока "HS - Задвижка"

Добавьте на рабочую область окна проекта еще один блок Задвижка и свяжите его аналогичным образом с блоком HS – Канал, который находится в правой части рабочей области окна проекта.

После добавления блоков Задвижка в расчетную область окна проекта схема приобретет вид, показанный на рисунке ниже (Рис. 6).

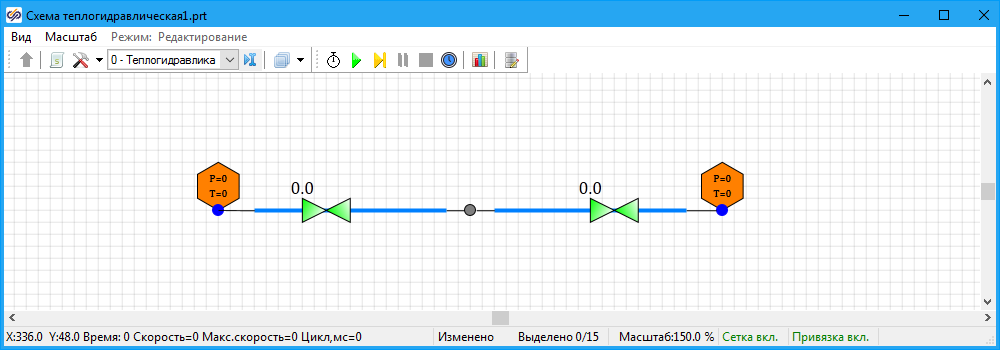

Рис. 6. Вид расчетной схемы после добавления блоков "HS - Задвижка"

Перед тем, как приступить к следующему пункту данного упражнения, сохраните проект, используя кнопку Сохранить проект на панели кнопок главного окна.
