SPI

Описание демо-примера

Расположение

SimInTech\Demo\Microprocessors\Examples-STM32\SPI

Описание

В данном примере демонстрируется работа с SPI интерфейсом микроконтроллера семейства STM32.

Для запуска примера необходимо из проекта «Send_SPI.prt» (Рисунок 1) сгенерировать код на языке «Си» и загрузить его в микроконтроллер источник STM32.

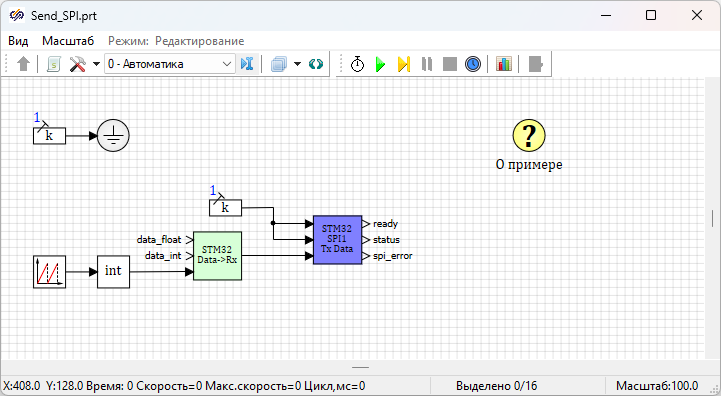

Рис. 1. Окно проекта «Send_SPI.prt».
Также необходимо из проекта «Rcv_SPI.prt» (Рисунок 2) сгенерировать код на языке «Си» и загрузить его на микроконтроллер приемник STM32.

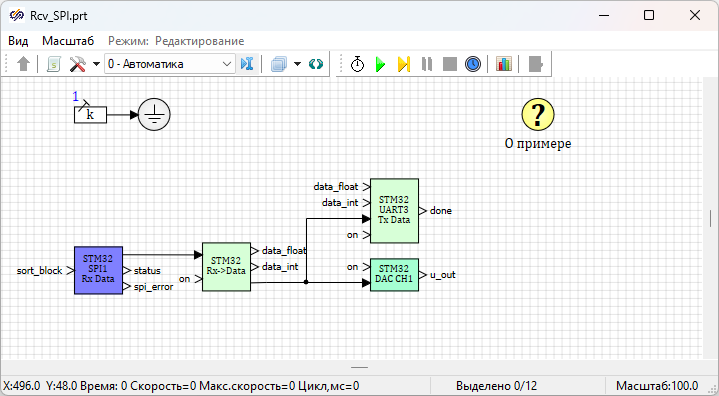

Рис. 2. Окно проекта «Rcv_SPI.prt».

На микроконтроллере источнике STM32 генерируется периодически изменяющийся сигнал и передается на микроконтроллер приемник STM32 по SPI-шине. Микроконтроллер приемник STM32 принимает сигнал по SPI-шине и посылает его по последовательному интерфейсу UART на персональный компьютер с SimInTech, а также дублирует данный сигнал на ЦАП для чтения данного сигнала осциллографом.

Открыть проект «Rcv_signal.prt» и запустить его на моделирование для получения по UART интерфейсу сигнала из микроконтроллера приемника STM32.

Периодически изменяющийся сигнал на микроконтроллере источнике STM32 должен совпадать с получаемым графиком сигнала на осциллографе и на персональном компьютере с SimInTech.

Используемые блоки
