SPI

Описание демо-примера

Расположение

SimInTech\Demo\Microprocessors\RaspberryPi\SPI

Описание

В данном примере демонстрируется работа с интерфейсом SPI микрокомпьютера семейства Raspberry Pi 3 Model B.

Прим.:
для работы примера необходим микрокомпьютер Raspberry Pi 3 Model B и лицензия SimInTech с генератором кода на языке "Си". Для корректной работы демонстрационного примера необходимо подключить микрокомпьютер Raspberry Pi к персональному компьютеру с SimInTech по Ethernet.

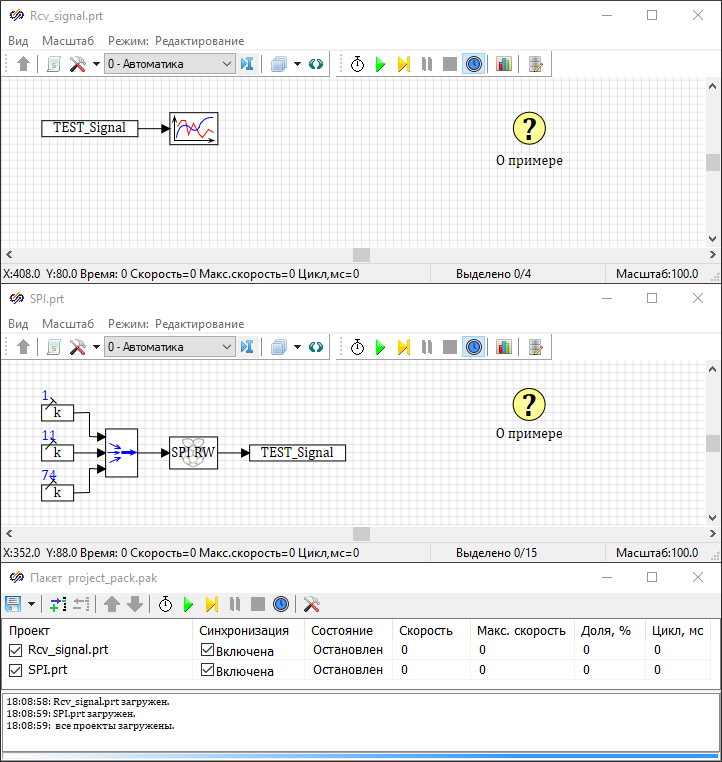

Пакет проектов для демонстрации работы с Raspberry Pi представлен на рисунке (Рис. 1).


Рис. 1. Пакет проектов для демонстрации работы с интерфейсом SPI на Raspberry Pi

Запуск

Для запуска примера требуется открыть пакет проектов "project_pack.pak". Из проекта "SPI.prt" сгенерировать код на языке "Си" и загрузить сгенерированный код на микрокомпьютер. В окне настроек генератора кода в разделе отладчик подключиться к удаленному прибору и удаленно запустить сервер обмена на микрокомпьютере. Запустить пакет проектов "project_pack.pak" на моделирование. В микрокомпьютере генерируется пакет данных, который, проходя через SPI-шину, передается с микрокомпьютера на персональный компьютер с SimInTech по Ethernet с использованием общей базы сигналов. Получаемый график сигнала на персональном компьютере с SimInTech должен совпадать с сигналом, формируемым в микрокомпьютере.

Содержимое папки:
  • "SPI.prt" - проект с алгоритмом работы микрокомпьютера Raspberry Pi.
  • "Rcv_signal.prt" - проект для отображения сигналов, считываемых из базы данных сигналов.
  • "project_pack.pak" - пакет проектов с проектами "SPI.prt", "Rcv_signal.prt".
  • "database.db" - подгружаемая база данных сигналов.
Более подробная информация о работе с Raspberry Pi находится в директории с SimInTech:
  • "..\SimInTech\bin\CodeTemplates\RPI3\Doc\Raspberry Pi 3 Model A+ схема разъемов.pdf";
  • "..\SimInTech\bin\CodeTemplates\RPI3\Doc\Краткое руководство по настройке Raspberry Pi.pdf";
  • "..\SimInTech\bin\CodeTemplates\RPI3\Doc\Краткое руководство по работе с функциями Raspberry Pi.pdf".

Описание проекта "SPI.prt"

Для запуска примера необходимо сгенерировать представленный алгоритм работы в код на языке "Си" и загрузить его на микрокомпьютер Raspberry Pi 3. При запуске проекта на моделирование микрокомпьютер генерирует пакет данных, который, проходя через SPI-шину, записывается в базу данных сигналов по Ethernet.

Прим.:
данный проект запускается на микрокомпьютере Raspberry Pi 3.

Описание проекта "Rcv_signal.prt"

Данный проект предназначен для считывания сигнала из базы данных сигналов и отображения его на графике. Считываемый из базы данных сигнал на персональном компьютере с SimInTech должен совпадать с сигналом, генерирующимся в микрокомпьютере Raspberry Pi 3.

Прим.:
данный проект запускается на устройстве с SimInTech.
