GPIO_IN

Описание демо-примера

Расположение

SimInTech\Demo\Microprocessors\RaspberryPi\GPIO_IN

Описание

В данном примере демонстрируется работа с интерфейсом ввода-вывода общего назначения GPIO микрокомпьютера семейства Raspberry Pi 3 Model B.

Прим.:
для работы примера необходим микрокомпьютер Raspberry Pi 3 Model B и лицензия SimInTech с генератором кода на языке "Си". Для корректной работы демонстрационного примера необходимо подключить микрокомпьютер Raspberry Pi к персональному компьютеру с SimInTech по Ethernet.
Пакет проектов для демонстрации работы с Raspberry Pi представлен на рисунке (Рис. 1).

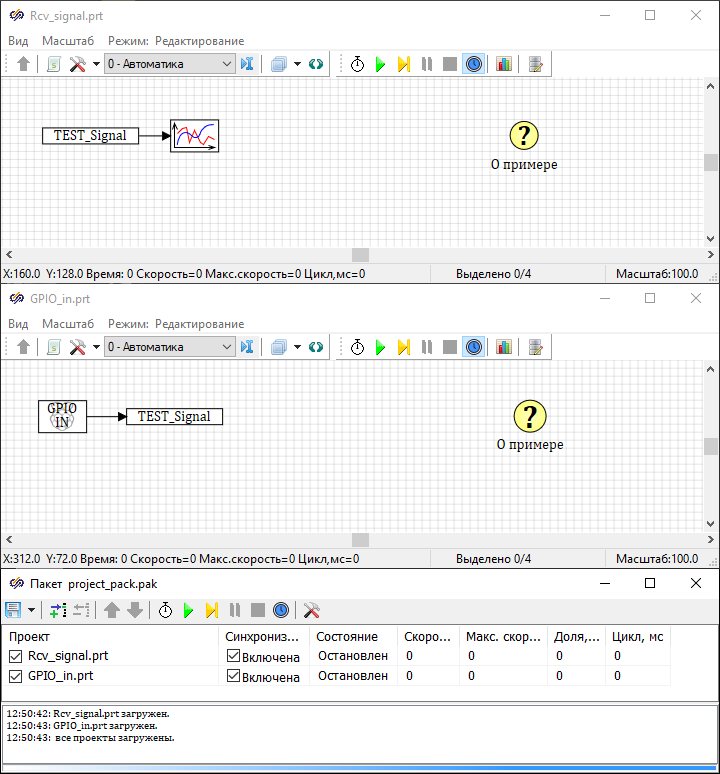

Рис. 1. Пакет проектов для демонстрации работы с интерфейсов ввода-вывода общего назначения на Raspberry Pi

Запуск

Для запуска примера требуется открыть пакет проектов "project_pack.pak". Из проекта "GPIO_in.prt" сгенерировать код на языке "Си" и загрузить сгенерированный код на микрокомпьютер. В окне настроек генератора кода в разделе отладчик подключиться к удаленному прибору и удаленно запустить сервер обмена. Запустить пакет проектов "project_pack.pak" на моделирование. После этого необходимо подать на пин GPIO23 микрокомпьютера периодически изменяющийся бинарный сигнал, который будет передаваться с микрокомпьютера на персональный компьютер с SimInTech по Ethernet с использованием общей базы сигналов. Получаемый график сигнала на персональном компьютере с SimInTech должен совпадать с сигналом, подаваемым на пин GPIO23 микрокомпьютера.

Содержимое папки:
  • "GPIO_in.prt" - проект с алгоритмом работы микрокомпьютера Raspberry Pi 3.
  • "Rcv_signal.prt" - проект для отображения сигналов, считываемых из базы данных сигналов.
  • "project_pack.pak" - пакет проектов с проектами "GPIO_in.prt", "Rcv_signal.prt".
  • "database.db" - база данных сигналов.
Более подробная информация о работе с Raspberry Pi находится в директории с SimInTech:
  • "..\SimInTech\bin\CodeTemplates\RPI3\Doc\Raspberry Pi 3 Model A+ схема разъемов.pdf";
  • "..\SimInTech\bin\CodeTemplates\RPI3\Doc\Краткое руководство по настройке Raspberry Pi.pdf";
  • "..\SimInTech\bin\CodeTemplates\RPI3\Doc\Краткое руководство по работе с функциями Raspberry Pi.pdf".

Описание проекта "GPIO_in.prt"

Для запуска примера необходимо сгенерировать представленный алгоритм работы в код на языке "Си" и загрузить его на микрокомпьютер Raspberry Pi 3. С помощью генератора сигналов на пин GPIO23 микрокомпьютера подается бинарный периодически изменяющийся сигнал с максимальным напряжением "+3.3В". При запуске проекта на моделирование микрокомпьютер считывает сигнал с пина GPIO23 и записывает его в базу данных сигналов по Ethernet.

Прим.:
данный проект запускается на Raspberry Pi.

Описание проекта "Rcv_signal.prt"

Данный проект предназначен для считывания сигнала из базы данных сигналов и отображения его на графике. Считываемый из базы данных сигнал на персональном компьютере с SimInTech должен совпадать с сигналом, подаваемым на пин GPIO23 микрокомпьютера Raspberry Pi 3.

Прим.:
данный проект запускается на устройстве с SimInTech.
