В примере демонстрируется работа блоков библиотеки "Вектор MK17" для работы с
микроконтроллером семейства процессоров TMS320F281x (Рис. 1).

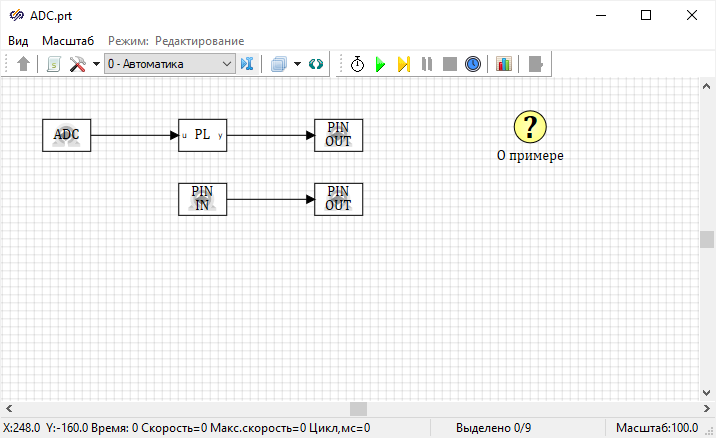

Рис. 1. Проект для демонстрации работы с блоками библиотеки "Вектор MK17"
Для запуска примера необходимо сгенерировать представленный алгоритм работы в код на языке
"Си" и загрузить его на микроконтроллер МК17. В данном проекте представлена:
Работа блока "Чтение из АЦП" и "Установка состояния пина". Считанные
значения с АЦП микроконтроллера поступят в блок "Язык программирования". В блоке
"Язык программирования" установлено условие: если входной сигнал больше
"100", то выходной сигнал будет равен "1", если входной сигнал меньше
"100", то выходной сигнал будет равен "0". Состояние GPIO-пина 11 порта
B микроконтроллера будет изменяться в соответствии с выходным сигналом блока "Язык
программирования".
Работа блока "Чтение состояния пина" и "Установка состояния пина".
Состояние GPIO-пина 11 порта B микроконтроллера будет изменяться в соответствии со
считанным состоянием GPIO-пина 6 порта А микроконтроллера.
