Расчет пирамидальной рупорной антенны

Пример расчета пирамидальной рупорной антенны

Расположение

SimInTech/Demo/Антенны/Рупорные антенны/Расчет пирамидальной рупорной антенны/Расчет пирамидальной рупорной антенны.prt

Описание

Данный проект демонстрирует расчет диаграммы направленности (ДН), коэффициента направленного действия (КНД) и коэффициента использования поверхности (КИП) пирамидальной рупорной антенны в зависимости от размеров ее раскрыва (Рисунок 1).

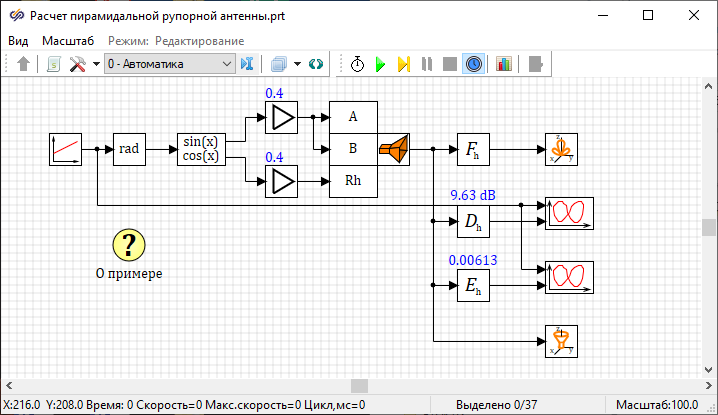

Рис. 1. Окно проекта демо-примера.

Блок Пирамидальный рупор формирует пирамидальную рупорную антенну, высота и размеры раскрыва которой задаются при помощи блоков Блок записи свойств. При помощи блока Визуализация рупорной антенны, на графиках "Рупорная антенна", "Амплитудное распределение" и "Фазовое распределение" отображаются геометрия антенны, ее амплитудное и фазовое распределение на краю раскрыва.

Блок ДН рупорной антенны рассчитывает диаграмму направленности антенны. Рассчитанная ДН отображается на графике "Диаграмма направленности 3D".

Блоки КНД рупорной антенны и КИП рупорной антенны рассчитывают КНД и КИП антенны. Зависимости этих параметров от длины раскрыва отображаются на соответствующих графиках "КНД" и "КИП".
