Расчет конической рупорной антенны

Пример расчета конической рупорной антенны

Расположение

SimInTech/Demo/Антенны/Рупорные антенны/Расчет конической рупорной антенны/Расчет конической рупорной антенны.prt

Описание

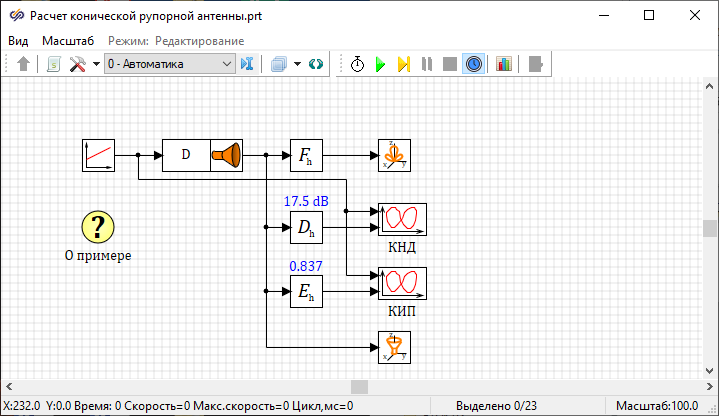

Данный проект демонстрирует расчет диаграммы направленности (ДН), коэффициента направленного действия (КНД) и коэффициента использования поверхности (КИП) конической рупорной антенны в зависимости от ее диаметра раскрыва (Рисунок 1).


Рис. 1. Окно проекта демо-примера.

Блок Конический рупор формирует коническую рупорную антенну, диаметр раскрыва которой задается при помощи блоков Линейный источник и Блок записи свойств. При помощи блока Визуализация рупорной антенны, на графиках "Рупорная антенна", "Амплитудное распределение" и "Фазовое распределение" отображаются геометрия антенны, ее амплитудное и фазовое распределение на краю раскрыва.

Блок ДН рупорной антенны рассчитывает диаграмму направленности антенны. Рассчитанная ДН отображается на графике "Диаграмма направленности 3D".

Блоки КНД рупорной антенны и КИП рупорной антенны рассчитывают КНД и КИП антенны. Зависимости этих параметров от диаметра раскрыва отображаются на соответствующих графиках "КНД" и "КИП".
