Создание моделей подогревателей промконтура
Создание модели сетевого подогревателя ПС-450
Копирование проекта, параметры расчета
Создайте новый каталог C:\KTZ\Turbine\Подогреватель сетевой.
Откройте файл с моделью ПВД-3, созданный в предыдущем разделе, и сохраните его в файл C:\KTZ\Turbine\Подогреватель сетевой\ПС-450.prt.
Переименуйте описательные параметры проекта: в параметрах расчёта измените имя проекта ТРР на: "ps_450", а имя субмодели – на "PS_450" и переименуйте подпись к субмодели на "ПС-450". Сохраните проект.
Таким образом мы только что создали в новом файле модель сетевого подогревателя, как копию модели ПВД-3. Далее мы займёмся преобразованием модели – т.е. изменением только тех частей модели, которые требуется изменить. Большая часть останется такой же, как и в ПВД-3.
Глобальные параметры
В модели ПС-450 будет два глобальных параметра: расход и температура подогреваемой воды. Измените их значения, в соответствии с рисунком (рисунок 70). В ПС-450 вода на подогрев поступает с расходом 420 т/ч и температурой +70°С.
if Binc1.Down then Gс1 = Gс1+0.1;
if Bdec1.Down then Gс1 = Gс1-0.1;
if Binc2.Down then Tс1 = Tс1+0.02;
if Bdec2.Down then Tс1 = Tс1-0.02;Так как имена глобальных параметров изменились, в тех узлах где они используются, SimInTech
выдаст ошибку. В граничном узле G по воде исправьте значение температуры и расхода на
-Gc1/3.6 и Tc1, в узле подачи пара поставьте давление пара равным 3.6
кгс/см2, а энтальпии 620, в узле подачи воды на подогрев измените
давление воды на 25 кгс/см2, а температуру воды на
waterpt(25e5,Tc1,3)/4182.
Структура модели ПС-450
Структурно модель ПС-450 не отличается от модели ПВД-3: расход подогреваемой воды постоянен с постоянными параметрами на входе в подогреватель. Расход пара определяется подачей пара и параметрами пара, заданными в отборе. Подогреватель осуществляет подогрев воды и конденсацию пара с передачей энергии от пара к воде.
Субмодель ПС-450
Субмодель ПС-450 так же как и структура, ничем не отличается от субмодели ПВД-3, поэтому никаких принципиальных изменений тут делать не будем.
Отличие от ПВД-3 заключаются в том, что одно свойство (поверхность теплопередачи) этой субмодели имеет другое значение. Зайдите в пункт меню "Изменить блок", вкладка "Свойства" и измените следующее свойство:
| Свойства субмодели |
|
Вывод параметров на схемное окно
Поскольку структура модели такая же, то все интересующие нас параметры уже выведены на схемное окно – изменять ничего не требуется.
Свойства граничных узлов, каналов и других элементов модели ПС-450
Проинициализируйте схему, для того чтобы проверить верность введенного кода и переустановить значения для свойств элементов внутри субмодели (тех, которые устанавливаются программно в блоке инициализации).
Теперь, т.к. в ПС-450 пар подаётся с другими параметрами, и подогреваемая вода тоже имеет другую температуру, и трубопроводы подвода-отвода другого диаметра, измените следующие свойства в элементах модели:
| Канал подвода пара |
|
| Канал отвода конденсата, канал подачи воды (справа от подогревателя), канал отвода воды (слева от подогревателя) |
|
| Узел отбора пара |
|
| Узел подачи воды на подогрев |
|
| Узел отбора подогретой воды |
|
| Узел отбора конденсата | Параметры остаются те же, что и в ПВД-3 |
| Бак | Давление: "3.6" |
| Верхний узел бака | Начальное давление: "3.6" |
| Нижний узел бака | Параметры остаются те же, что и в ПВД-3 |
Параметры расчета ПС-450
Параметры расчета (имя проекта) мы уже изменили в самом начале создания, при копировании модели. Больше ничего менять не требуется.
Номинальное состояние ПС-450

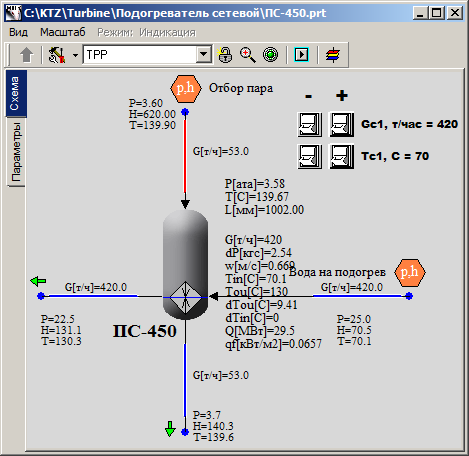

Теперь, внеся эти минимальные изменения, можно запустить схему на расчёт. Через 200-400 секунд расчета должно установиться номинальное состояние, сходное с рисунком:
Сетевая вода поступает с температурой +70°С, расходом 420 т/ч и подогревается до +130°С. При этом пар с температурой +140°С, давлением 3,6 кгс/см2 и расходом 53 т/ч конденсируется и отдаёт 29,5 МВт в подогреватель. Расход пара будет отрегулирован в соответствии с номинальными исходными данными на последующих этапах интеграции моделей в единую расчетную схему.
Создание модели пикового подогревателя ПС-450П
Копирование проекта, параметры расчета
Создайте новый каталог C:\KTZ\Turbine\Подогреватель пиковый.
Откройте файл с моделью ПС-450, созданный в предыдущем разделе, и сохраните его в файл C:\KTZ\Turbine\Подогреватель пиковый\ПС-450П.prt.
Переименуйте описательные параметры проекта: в параметрах расчёта измените имя проекта ТРР на: "ps_450p", а имя субмодели – на "PS_450P" и переименуйте подпись к субмодели на "ПС-450П". Сохраните проект.
Таким образом мы только что создали в новом файле модель пикового подогревателя, как копию модели ПС-450. Далее мы займёмся преобразованием модели – т.е. изменением только тех частей модели, которые требуется изменить. Большая часть останется такой же, как и в ПC-450.
Глобальные параметры
В модели ПС-450П будет два глобальных параметра: расход и температура подогреваемой воды. Измените их имена и значения, в соответствии с рисунком (Рис. 3). В ПС-450П вода на подогрев поступает с другим расходом 840 т/ч и температурой +130°С.
if Binc1.Down then Gпик = Gпик+0.1;
if Bdec1.Down then Gпик = Gпик-0.1;
if Binc2.Down then Tпик = Tпик+0.02;
if Bdec2.Down then Tпик = Tпик-0.02;Так как имена глобальных параметров изменились, в тех элементах где они используются, исправьте значение температуры и расхода.
Структура модели ПС-450П
Структурно модель ПС-450П не отличается от модели ПС-450: расход подогреваемой воды постоянен с постоянными параметрами на входе в подогреватель. Расход пара определяется подачей пара и параметрами пара, заданными в отборе. Подогреватель осуществляет подогрев воды и конденсацию пара с передачей энергии от пара к воде.
Субмодель ПС-450П
Субмодель ПС-450П так же как и структура, ничем не отличается от субмодели ПС-450, поэтому никаких принципиальных изменений тут делать не будем.
Отличие от ПВД-3 заключаются в том, что одно свойство (диаметр трубочек) этой субмодели имеет другое значение. Зайдите в пункт меню "Изменить блок", вкладка "Свойства" и измените следующее свойство:
| Свойства субмодели | Внешний диаметр трубки, м, "d": "0.036" |
Вывод параметров на схемное окно
Поскольку структура модели такая же, то все интересующие нас параметры уже выведены на схемное окно – изменять ничего не требуется.
Свойства граничных узлов, каналов и других элементов модели ПС-450П
Проинициализируйте схему, для того чтобы проверить верность введенного кода и переустановить значения для свойств элементов внутри субмодели (тех, которые устанавливаются программно в блоке инициализации).
Теперь, т.к. в ПС-450П пар подаётся с другими параметрами, и подогреваемая вода тоже имеет другую температуру, и трубопроводы подвода-отвода другого диаметра, измените следующие свойства в элементах модели:
| Канал подвода пара |
|
| Канал отвода конденсата, канал подачи воды (справа), канал отвода воды (слева) | Параметры остаются те же, что и в ПС-450 |
| Узел отбора пара |
|
| Узел подачи воды на подогрев |
|
| Узел отбора подогретой воды |
|
| Узел отбора конденсата | Энтальпия: "150" |
| Бак |
|
| Верхний узел бака |
|
| Нижний узел бака | Параметры остаются те же, что и в ПС-450 |
Параметры расчета ПС-450П
Параметры расчета (имя проекта) мы уже изменили в самом начале создания, при копировании модели. Больше ничего менять не требуется.
Номинальное состояние ПС-450П

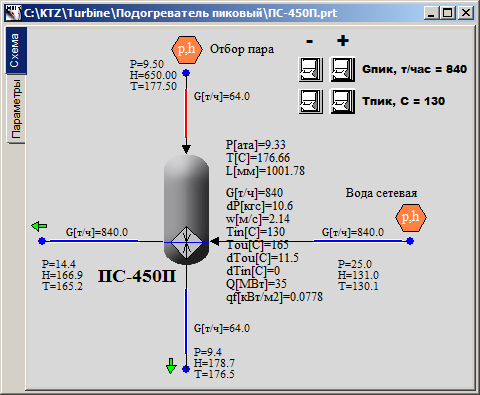

Внеся эти минимальные изменения, можно запустить схему на расчёт. Через 200…400 секунд расчета должно установиться номинальное состояние, сходное с рисунком (Рис. 4).
Сетевая вода поступает с температурой +130°С, расходом 840 т/ч и подогревается до +165°С. При этом пар с температурой +170°С, давлением 9,5 кгс/см2 и расходом 64 т/ч конденсируется и отдаёт 35 МВт в подогреватель. Расход пара будет отрегулирован в соответствии с номинальными исходными данными на последующих этапах интеграции моделей в единую расчетную схему.
