PWM

Описание демо-примера

Расположение

SimInTech\Demo\Microprocessors\Texas_Instruments\PWM\PWM.prt

Описание

В примере демонстрируется управление скважностью ШИМ-сигнала на микроконтроллере TMS320F2802x (Рис. 1).

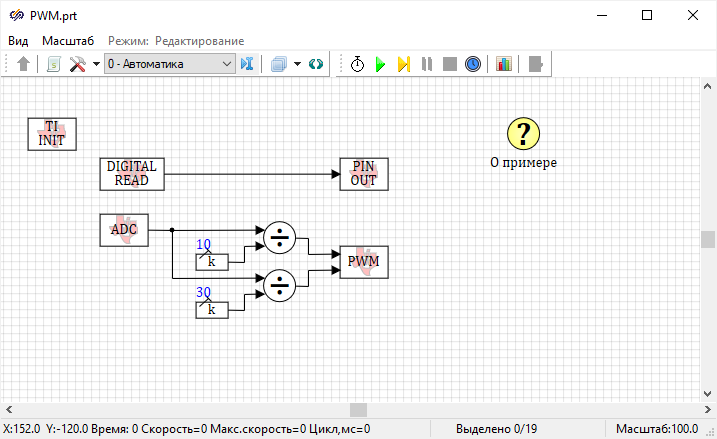

Рис. 1. Проект для демонстрации работы с блоками библиотеки "Texas Instruments"

Инструкция по запуску примера

Перед запуском демо-примера необходимо:
  • Установить драйверы для платы LaunchPad C2000 F28027F. При подключении платы к ПК с ОС Windows 10 драйверы скачаются и установятся автоматически.
  • Установить программную среду разработки Code Composer Studio 12.1.0, где будет происходить сборка проекта.

Файлы можно скачать с сайта производителя платы: https://www.ti.com.

Необходимо настроить кодогенератор. Для этого необходимо в главном окне SimInTech выбрать меню "Кодогенератор" и выбрать пункт "Кодогенератор Си". В открывшемся окне "Кодогенератор Си" перейти на вкладку "Настройки" и установить настройки согласно рисунку (Рис. 2 ).

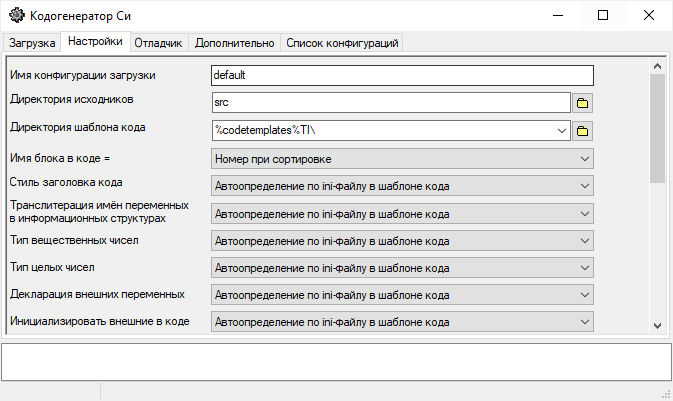

Рис. 2. Настройки кодогенератора Си, вкладка "Настройки"
Перейти на вкладку "Загрузка" и загрузить проект, нажатием на кнопку "Добавить файл", которая выделена на рисунке (Рис. 3), и задать в столбце "Образ (exe)" значение "my_diagram".

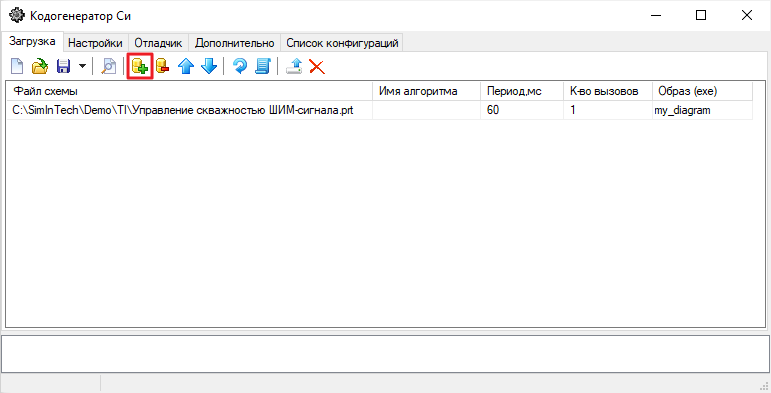

Рис. 3. Настройки кодогенератора Си, вкладка "Загрузка"

После всех настроек необходимо запустить Code Composer Studio. Выбрать "Import CCS Project" и выбрать папку "Управление скважностью ШИМ-сигнала/src". После чего импортировать проект, он отобразится на левой панели и будет называться "my_diagram".

Теперь требуется подключить отладочную плату к ПК и загрузить прошивку в плату, для этого необходимо нажать на кнопку "Run" и выбрать "Load". Дождаться окончания прошивки.

Соединить плату согласно рисунку (Рис. 4). Возможно использование переменного резистора любого номинала от 1 кОм до 10 кОм. Осциллограф должен быть 2-х канальный, иначе должен быть заменен на цифровой анализатор типа Salae Logic или подобный.

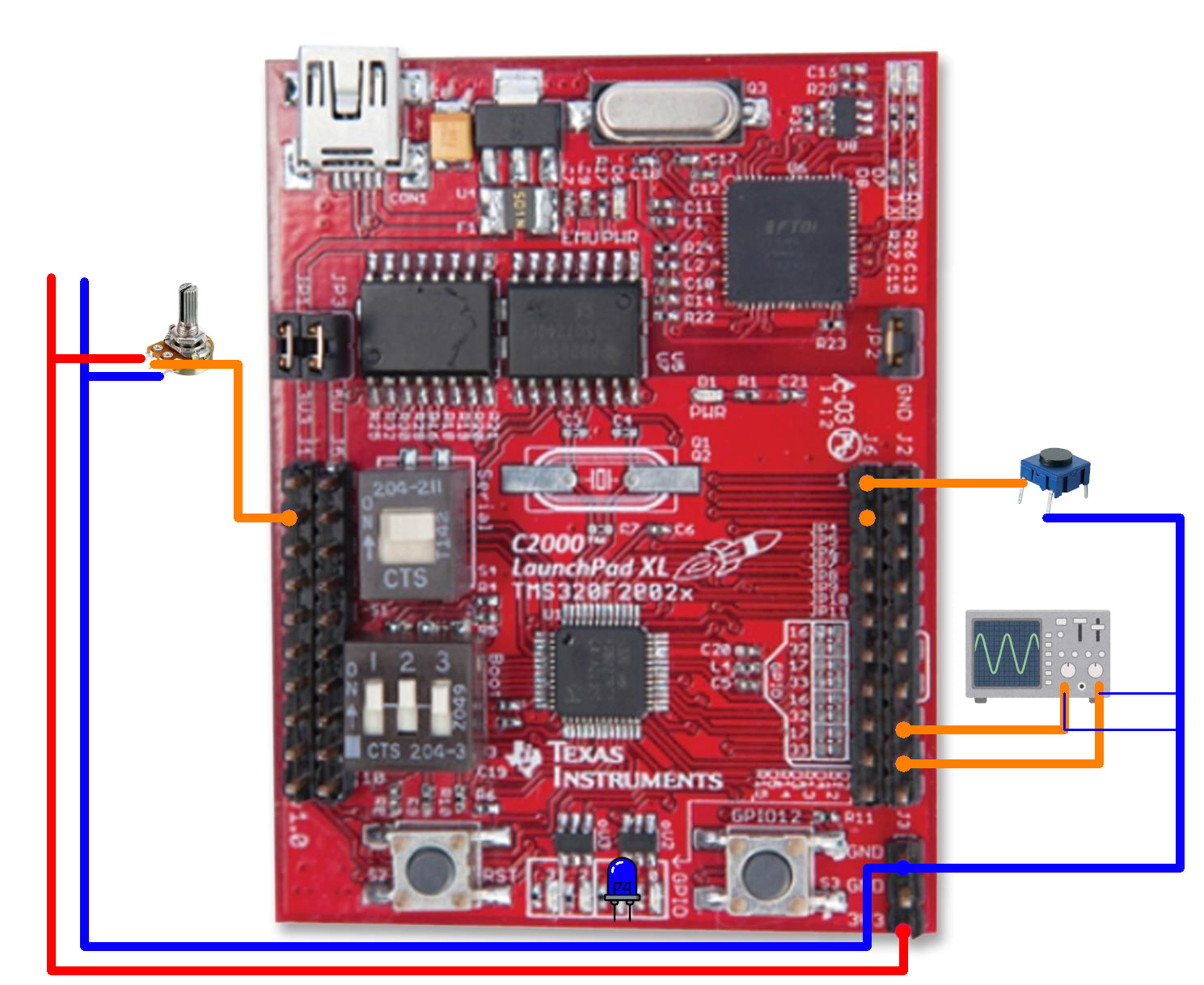

Рис. 4. Схема соединения платы

После подключения запустить плату и запустить осциллограф. При нажатии на кнопку светодиод будет затухать. При вращении переменного резистора будет изменяться сопротивление, вследствие чего на осциллографе будет изменяться скважность ШИМ.
