Математическая модель

В соответствии с теоремами об изменении количества движения и момента количества движения, проекции всех сил и моментов, действующих на АПА, на оси ССК представляются в виде:

где:

  • Fxinerc, Fyinerc, Mzinerc - проекции инерционных силы и момента на оси ССК
  • FxGD, FyGD, MzGD - проекции гидродинамических силы и момента на оси ССК
  • Mzost - проекция момента остойчивости на ось Oz ССК
  • FxIO, FyIO, MzIO - проекции сил и моментов от исполнительных органов (ИО) на оси ССК
  • Fxf, Fyf, Mzf - проекции возмущающих силы и момента на оси ССК

Проекции инерционных силы и момента на оси ССК описываются уравнениями:

где:

  • Vx, Vy, ωz - продольная скорость, вертикальная скорость, проекция угловой скорости на ось Oz ССК
  • m - масса АПА
  • Jzz - момент инерции АПА относительно оси Oz ССК
  • Ya - отстояние центра величины от центра масс по оси Оу ССК (метацентрическая высота)
  • λ11, λ22, λ33 - присоединённые массы
  • λ26 - присоединённый статический момент
  • λ66 - присоединенный момент инерции

С учетом системы уравнений для проекций инерционных силы и момента на оси ССК и кинематических соотношений линейных и угловых координат АПА, система уравнений проекций инерционных силы и момента на оси ССК преобразуется к виду:

где:

  • Fx1inerc, Fy1inerc, Mz1inerc - проекции инерционных силы и момента на оси ССК, без учета производных переменных состояния соответствующей проекции
  • ξ, η, Ψ - проекции гидродинамических силы и момента на оси ССК

Приведенная система уравнений полностью описывает движение АПА в вертикальной плоскости.

Составляющие Vx, Vy, ωz, ξ, η, Ψ и x, y, ω̇z, ξ̇, η̇, Ψ̇ в уравнении образуют вектор переменных состояния и вектор производных переменных состояния для движения АПА в вертикальной плоскости.

Проекции гидродинамических силы и момента на оси ССК описывается уравнениями:

где:

  • ρ - плотность забортной воды
  • W - водоизмещение АПА
  • Cx1, Cy1, mz1 - ГДХ продольной гидродинамической силы, нормальной гидродинамической силы и дифферентующего гидродинамического момента
  • knorm - нормирующий коэффициент

ГДХ АПА описываются уравнениями:>

где:

  • y, ω̄z - нормированные по скорости хода АПА значения нормальной скорости и проекции угловой скорости на ось Oz ССК
  • Cx10, Cx12, Cx12m2, Cx122, Cx16m6, Cx166 - безразмерные коэффициенты ГДХ продольной гидродинамической силы
  • Cy10, Cy12, Cy12m2, Cy122, Cy16m6, Cy166 - безразмерные коэффициенты ГДХ нормальной гидродинамической силы
  • mz10, mz12, mz12m2, mz122, mz16m6, mz166 - безразмерные коэффициенты ГДХ дифферентующего гидродинамического момента

Проекция момента остойчивости на ось Oz ССК описывается уравнением:

Проекции сил и моментов от исполнительных органов на оси ССК представляются в виде:

где:

  • FxR, FyR, MzR - проекции сил и моментов от рулей на оси ССК
  • FxGV, FyGV, MzGV - проекции сил и моментов от гребного винта АПА на оси ССК

Проекции сил и моментов от рулей описываются уравнениями:

где CxR, CyR, MzR - ГДХ продольной силы от руля, нормальной силы от руля и дифферентующего момента от руля.

ГДХ рулей описываются уравнениями:

где:

  • δ - текущий угол перекладки руля
  • Cx2 - безразмерные коэффициенты ГДХ продольной силы от руля
  • Cy1, Cy1m1, Cy3, Cy3m1 - безразмерные коэффициенты ГДХ нормальной силы от руля
  • mz1, mz1m1, mz3, mz3m1 - безразмерные коэффициенты ГДХ дифферентующего момента от руля
Прим.:
Примечание: в отличии от ГДХ АПА, сигналы составляющих ГДХ рулей объединяются в группы по наименованию руля (КГР и НГР), а не по наименованию ГДХ.

Проекции сил и моментов от гребного винта АПА описываются уравнениями:

где KxGV – коэффициент в уравнении тяги гребного винта.

Проекции возмущающих силы и момента на оси ССК описываются уравнениями:

где:

mf, - масса принятого балласта (возмущающего воздействия)

Xf - продольная координата (возмущающего воздействия)

Влияние течения на движение АПА учитывается введением в уравнения движения АПА проекций вектора скорости течения с учетом его углов атаки и дрейфа по отношению к АПА.

Расчет проекций вектора скорости течения осуществляется по формулам:

Расчет проекций вектора скорости течения на оси связанной системы координат (ССК) осуществляется по формулам:

Значения проекций скорости хода МПО на оси НСК (абсолютные значения, то есть с учетом влияния течения) формируются как сумма значений проекций скорости МПО в ССК и значений проекций вектора течения на оси ССК:

Дополнительно реализуется расчет угла атаки α по следующей формуле:

Значение параметров АПА, их исполнительных органов приведены в таблицах (Таблицы 1, 2, 3, 4, 5, 6 в разделе "Исходные параметры и моделируемые режимы движения АПА"). Параметры моделируемых режимов приведены в таблице (Таблица 7 в разделе "Исходные параметры и моделируемые режимы движения АПА").

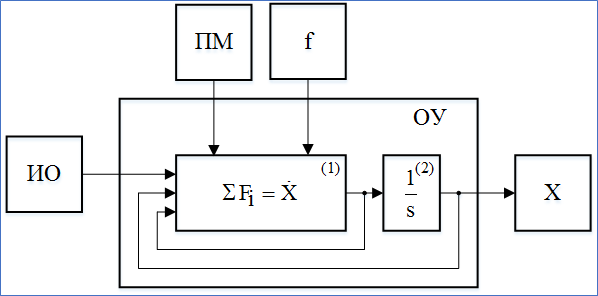

Общая структура модели представлена на рисунке (Рис. 1).


Рис. 1. Общая структурная схема модели.
На рисунке приняты следующие обозначения (Рис. 1):
  • ИО – исполнительные органы АПА
  • ОУ – автономный подводный аппарат (АПА)
  • Блок (1) – блок расчета производных переменных состояния как сумма всех сил и моментов, действующих на АПА, с учетом производных линейных и угловых координат
  • Блок (2) – интегрирующее звено
  • ПМ – начальные параметры моделирования
  • f – возмущающее воздействие
  • X – выходной вектор переменных состояния
