Главное окно инструмента "Проектирование и анализ фильтров" приведено на рисунке
(Рисунок 1).

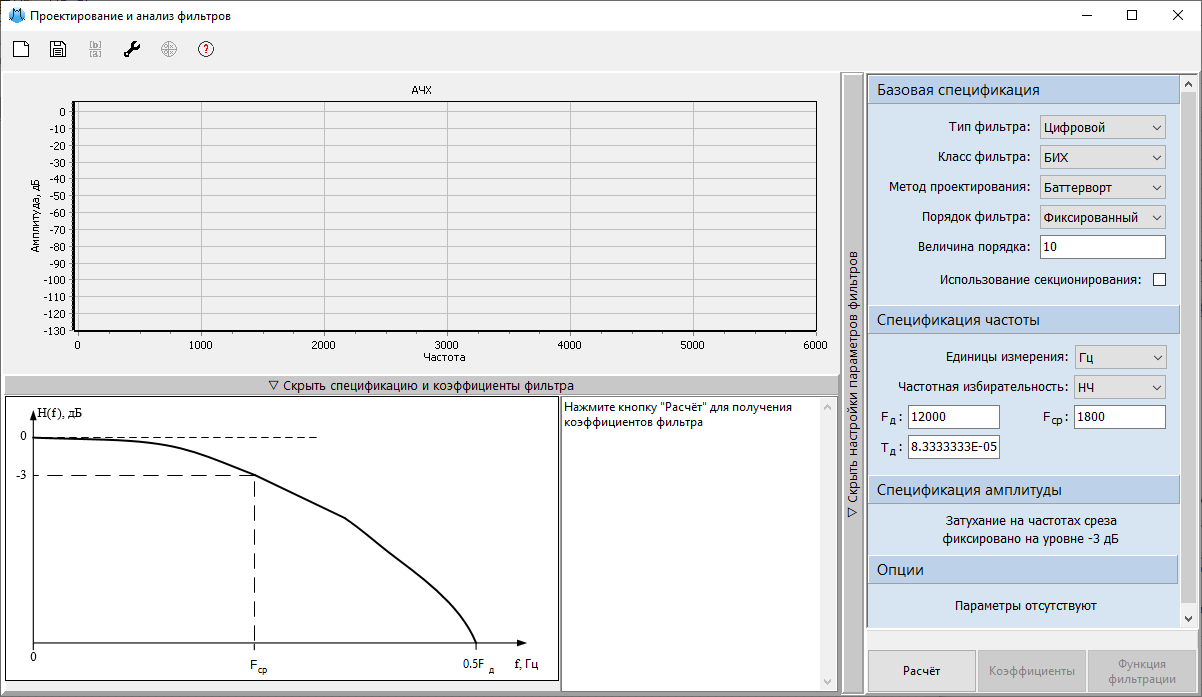

Рис. 1. Главное окно инструмента "Проектирование и анализ фильтров"
Ключевые элементы главного окна инструмента для проектирования и анализа фильтров выделены
на рисунке (Рисунок
2).

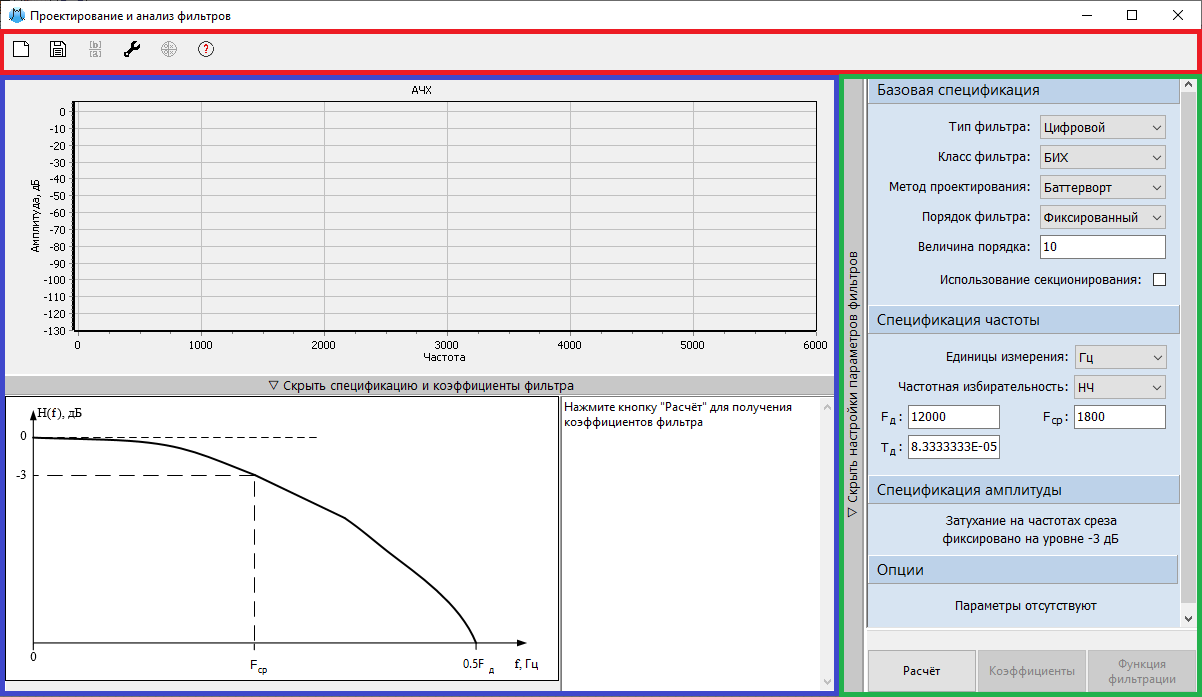

Рис. 2. Главное окно инструмента "Проектирование и анализ фильтров" с выделенными рабочими
областями.
Главное окно плагина "Проектирование и анализ фильтров" содержит следующие области:
"Панель управления" - область, выделенная красные цветом, на которой расположены
следующие кнопки для:
подробного отображения характеристик фильтра;
изменения количества графиков, отображаемых в основном окне инструмента;
общих настроек приложения;
вызова быстрой справки;
редактирования карты нулей и полюсов.
"Панель настройки фильтра" - область, выделенная зеленым цветом, предназначенная
для задания параметров для расчета фильтров. Также в области находятся кнопки:
"Расчёт", предназначенная для расчета коэффициентов проектируемого фильтра и
получения его характеристик в графическом виде;
"Коэффициенты", предназначенная для вызова отдельного окна "Коэффициенты
фильтра" с коэффициентами рассчитанного фильтра;
"Функция фильтрации", предназначенная для сохранения файла, содержащего код
на языке программирования SimInTech, который реализует цифровую обработку входного
сигнала на основе коэффициентов рассчитанного фильтра. Содержимое файла может быть
использовано внутри блока "Язык программирования".
"Панель графического анализа" - область, выделенная синим цветом, на которой
располагаются графики характеристик рассчитанного фильтра. Количество отображаемых
характеристик может быть изменено с помощью кнопки "Окно настроек приложения" на
панели управления. При нажатии на панель с подписью "Скрыть спецификацию и коэффициенты
фильтра " область отображения спецификаций и коэффициентов рассчитанного фильтра
скрывается, увеличивая область для отображения графиков характеристик. По умолчанию
отображаются графики АЧХ, импульсной характеристики и карта нулей и полюсов.
Размер графического окна плагина может быть изменен встроенными средствами операционной
системы.
